Fragen und Antworten rund um das Arbeiten in der Baugruppenumgebung finden Sie in dieser Rubrik.
Unter anderem erklären wir hier, wie Sie Ihre Baugruppen vor der Datenweitergabe an Dritte vereinfachen oder Teile in großen Baugruppen über ihre Eigenschaften aussuchen.
Ihre Frage wurde hier noch nicht beantwortet? Dann schreiben Sie uns:
Zum Kontaktformular
Wie kann ich Formatvorlagen zentral zur Verfügung stellen?
In Solid Edge ist jede Datei einzigartig, d. h. Einstellungen für Teilflächenfarben, Bemaßungen, Schraffuren usw. gelten immer für das jeweilige einzelne Dokument.
Für die unterschiedlichen Vorlagen „Teil“, „Blech“, „Baugruppe“ und „Zeichnung“ gibt es auch unterschiedliche Formatvorlagen, die nur in dieser verfügbar sind.
Um diese Formatvorlagen für alle bereitstellen zu können und nicht über mehrere Dateien hinweg arbeiten zu müssen, bietet sich die Materialtabelle an. In dieser können Sie vorlagenübergreifend alle Formatvorlagen speichern.
Öffnen Sie hierfür die Formatvorlagen einer Datei und kopieren Sie aus dieser die gewünschten Einstellungen in die Materialtabelle. Jetzt kann jeder die Einstellungen aus dieser beziehen.
Wie kann ich Anzeigekonfiguration aus Unterbaugruppe nutzen?

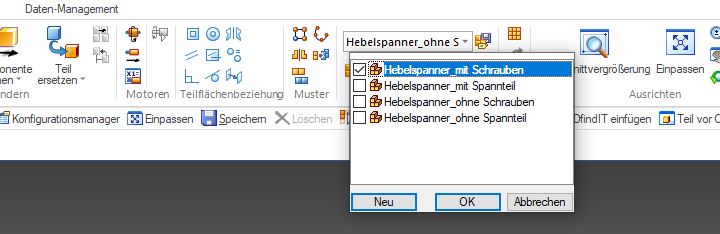

Wenn Sie mit Anzeigekonfigurationen arbeiten, können Sie diese auch in Unterbaugruppen verwenden, um unterschiedliche Zustände abzubilden, bspw. ein Spannhebel mit Verschraubung oder ohne.
Wählen Sie hierzu einfach die gewünschte Unterbaugruppe an und schon können Sie auf deren Anzeigekonfigurationen zugreifen.
Wie kann ich Punkte schneller lokalisieren?
Um das Fangen von bestimmten Punkten zu erleichtern, können Sie den Punktfang mit „K“ aktivieren. Sobald Sie über eine Kante fahren und diese hervorgehoben wird, können Sie die „K“ Taste betätigen. Danach können Sie vereinfacht Punkte fangen. Ein weiterer Vorteil ist, dass Sie den Fangfilter nicht extra anpassen müssen.
Achten Sie immer auf Ihre Aufforderungsleiste, denn dort werden Ihnen viele Shortcuts angezeigt.
In folgenden Fällen können Sie diese Funktion nutzen:
- Absetzen einer Extrusion oder eines Ausschnitts
- In der Synchronous-Umgebung zum Platzieren des Steuerkreuzes
- In der Baugruppenumgebung zum Platzieren des Steuerkreuzes

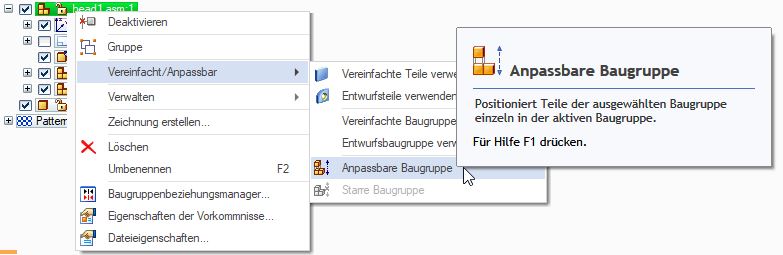

Wie kann ich Beziehungen von anpassbaren Baugruppen überschreiben?

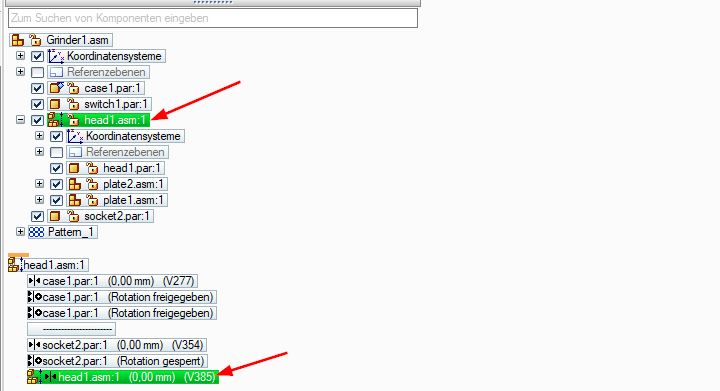

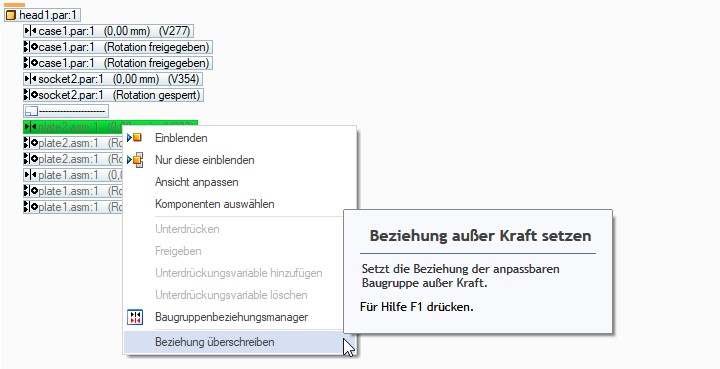

Sie können bestehende Beziehungen aus anpassbaren Unterbaugruppen auch in der Hauptbaugruppe nutzen und steuern. Definieren Sie hierfür die gewünschte Unterbaugruppe als anpassbar. Klicken Sie mit der rechten Maustaste auf die Unterbaugruppe und wählen Sie im Kontextmenü „Anpassbare Baugruppe“.
Anschließend wählen eine Komponente der Unterbaugruppe aus und navigieren zum Beziehungs-Pathfinder. Dort können Sie die gewünschte Beziehung mit rechter Maustaste -> „Beziehung überschreiben“ überschreiben und hier die gewünschten Werte eintragen. Somit steuern Sie die Lage des Bauteils aus der Hauptbaugruppe heraus.
Wenn Sie jetzt die anpassbare Unterbaugruppe markieren, können Sie die überschriebene Beziehung direkt dort finden. Sie können diese an der Symbolik sofort erkennen.

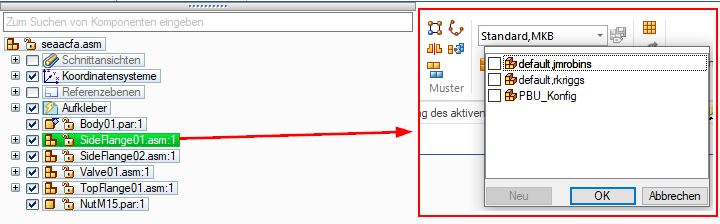

Wie kann ich Anzeigekonfigurationen aus Unterbaugruppen nutzen?
Um bestehende Anzeigekonfigurationen aus Unterbaugruppen zu nutzen, müssen Sie die gewünschte Unterbaugruppe lediglich im Pathfinder auswählen. Schon können Sie auf die zugehörigen Anzeigekonfigurationen zurückgreifen. Die Auswahl der Anzeigekonfigurationen wird automatisch umgeschaltet.
Wie platziere ich einen Aufkleber?
Die Funktion „Aufkleber“ gibt es seit der Version Solid Edge 2021. Allerdings war sie hier nur in der Part Umgebung verfügbar. Seit Solid Edge 2022 ist diese auch in der Baugruppe verfügbar. Sie finden den Befehl in beiden Umgebungen im Reiter „Ansicht“.
Starten Sie den Befehl „Aufkleber“. Es erscheinen die Platzierungsoptionen: Planarprojektion (senkrecht zur Fläche) und Beschriftung (aufgewickelt). Diese Abfrage kommt erst mit der Version Solid Edge 2022. Bestätigen Sie die Auswahl mit „OK“.
Wählen Sie Ihr Wunschbild aus und klicken Sie auf die gewünschten Teilflächen, auf denen Ihr Bild dargestellt werden soll. Sie landen dann in der Skizzierumgebung und können dort Ihr Bild ausrichten und skalieren. Sobald Sie die Umgebung verlassen haben, finden Sie den Aufkleber im Pathfinder wieder.
Wie kann ich die lernfähige Symbolleiste ausblenden?
Die neue lernfähige Symbolleiste ist seit der Version Solid Edge 2021 ein hilfreiches Instrument. Wen Sie stört, der kann sie aber auch deaktivieren.
Navigieren Sie hierzu in die Solid Edge Optionen und entfernen Sie unter „Hilfen“ den Haken bei „Lernfähige Symbolleiste verwenden“.
Dieses Menü, welches am rechten Seitenrand war, ist in Solid Edge 2021 entfernt worden. Das Menü „Solid Edge lernen“ und „Info zu Solid Edge“ finden Sie jetzt unterhalb der Anwendungsschaltfläche. Dort gibt es die zwei neuen Reiter „Lernen“ und „Über Solid Edge“, wo Sie Informationen zu Ihrer Version und Lizenz finden.
Abb. 1: Menü vor Solid Edge 2021
Abb. 2: „Lernen“ unter der Anwendungsschaltfläche
Abb. 3: Lizenz und Versionsinfo unterhalb der Anwendungsschaltfläche
Wie kann ich meine Fensterbereiche wieder auf den Standard zurücksetzen?
Wenn die andockbaren Fenster (Fensterbereiche) verrutscht oder verschoben sind, so können Sie diese seit der Version Solid Edge 2021 wieder auf die Standardausrichtung zurücksetzen. Klicken Sie hierzu mit der rechten Maustaste auf einen Befehl in der Multifunktionsleiste und wählen Sie im Kontextmenü „Multifunktionsleiste anpassen“.
Dort finden Sie den Schalter „Andockbare Fenster zurücksetzen“, mit dem Sie Ihre Fensterbereiche wieder auf den Standard zurücksetzen können.
Wie kann ich Mittellinien und Mittelmarkierungen im Part anbringen?
Seit der Version Solid Edge 2021 gibt es im Reiter „PMI“ die Funktionen „Mittelmarkierung“ für Bohrungen, „Teilkreis“ für Lochkreise und „Mittellinie“ für sonstige Symmetrien. Damit können Sie diese Markierungen bereits im Modell anbringen und müssen sie nur noch auf der Zeichnung abrufen.
Wie kann ich verhindern, dass Aufkleber auf Zylindern umlaufend erscheinen?
Um zu verhindern, dass Aufkleber auf Zylindern umlaufend dargestellt werden, müssen Sie die Fläche vorher teilen.
Wo finde ich den Aufkleber-Befehl?
Den, seit Solid Edge 2021 verfügbaren, Aufkleber-Befehl finden Sie in der sequentiellen Part- und Sheet Metal Umgebung (nicht in der synchronen Umgebung verfügbar).
Warum kann ich keine neuen Befehle zur selbstlernenden Befehlsleiste hinzufügen?
Die selbstlernende Befehlsleiste (seit Solid Edge 2021) ist auf max. 10 Befehle begrenzt.
Wie kann ich Montagebohrungen an den Rahmenabschlusskappen anbringen?
In den Baugruppenformelementen finden Sie seit der Version Solid Edge 2021 die Möglichkeit, Bohrungen einzufügen.
Kann ich Rahmenabschlusskappen schon während der Erstellung von Rahmenkomponenten zuweisen?
Rahmenabschlusskappen können Sie erst nach der Erstellung der Rahmenkomponenten hinzufügen. Die Möglichkeit, Rahmenabschlusskappen hinzuzufügen, gibt es seit der Version Solid Edge 2021.
Wie kann ich den Schriftzug, bestehend aus einem Eigenschaftstext, aktualisieren, falls sich dessen Wert ändert?
Sie finden diese Möglichkeit seit der Version Solid Edge 2021 im Reiter PMI -> Gruppe Eigenschaftstext -> Befehl „Alle aktualisieren“.

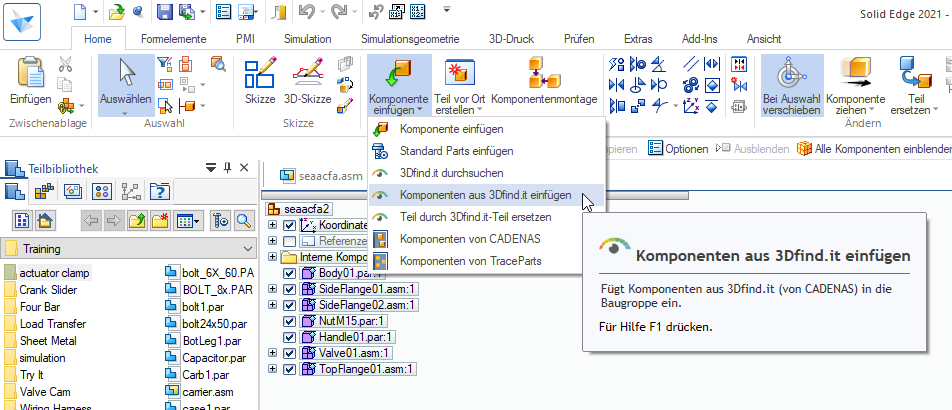

Mit welcher Solid Edge Ausbaustufe kann ich die Bauteilbibliothek (3Dfind.it) nutzen?
Die CADENAS Bauteilbibliothek „3Dfind.it“ ist ein Online-CAD-Anbieterkatalog mit tausenden Bau- und Normteilen, sowie Baugruppen wie bspw. Gehäuse oder Motoren. Dieser Katalog ist seit der Version Solid Edge 2021 in den Ausbaustufen Solid Edge Classic und Solid Edge Premium verfügbar.
Kann ich interne Komponenten aktualisieren, falls sich an den Ausgangsdaten etwas ändert?
Dateien, die mit dem Befehl „Interne Komponenten“ importiert worden sind, haben keine Verbindung zu den originalen Dateien und können daher nicht aktualisiert werden.
Wie kann ich interne Komponenten umbenennen?
Sie können interne Komponenten im Pathfinder umbenennen. Machen Sie hierzu einen Rechtsklick auf die interne Komponente und wählen „Umbenennen“ aus.
Wie kann ich internen Dokumenten unterschiedliche Materialien zuzuweisen?
Sie können die Materialien während des Befehls „Interne Komponenten veröffentlichen“ zuweisen. Machen Sie hierzu einen Rechtsklick auf die interne Komponente und wählen „Interne Komponenten veröffentlichen“ aus.
Wie kann ich interne Komponenten veröffentlichen?
Seit der Version Solid Edge 2021 gibt es interne Komponenten. Diese können Sie veröffentlichen, indem Sie einen Rechtsklick darauf machen und „Interne Komponenten veröffentlichen“ auswählen.
Beachten Sie hierbei, dass Sie nicht nur einen ausgewählten Teil der internen Komponenten veröffentlichen können, da das Veröffentlichen immer auf alle Teile angewandt wird.
Müssen Komponenten beim Kopieren in eine Baugruppe mit bereits gelernten Beziehungen ausgestattet sein?
Wenn Sie mehrere Komponenten per Copy&Paste in eine neue Baugruppe einfügen, müssen diese nicht bereits mit gelernten Beziehungen (Capture fit) ausgestattet sein. Dies ist kein „Muss“, sondern nur ein „Kann“. Im Befehlsdialog werden alle Beziehungen aufgelistet, die verfügbar sind. Gibt es keine gelernten Beziehungen, so ist dieser Punkt ausgegraut.
Kann ich eine Interpart-Kopie zu einem inaktiven Teil erstellen?
Ja, das ist möglich. Jedoch ist dabei zu beachten, dass beim Erstellen der Interpart-Kopie, das Teil automatisch aktiviert wird.
Was sind interne Komponenten?
Beim Import von STEP-Dateien als Baugruppe entsteht oft Datenchaos, da beim Import alle in der STEP befindlichen Bauteile automatisch entpackt werden. Liegt die STEP-Datei z. B. auf dem Desktop, so gibt es ein großes Durcheinander. Außerdem müssen alle diese Daten auch gespeichert werden.
Dies gilt nicht nur für das Format STEP, sondern auch für Parasolid, JT und IFC. Um den Import zu vereinfachen und die Datenmenge zu reduzieren, gibt es seit der Version Solid Edge 2021 die Möglichkeit, Daten als so genannte „Interne Komponenten“ zu laden. Dabei verbleiben alle Daten innerhalb der verwendeten Baugruppendatei. Somit entsteht nur eine Datei und es müssen keine extra Komponenten gespeichert werden. Falls doch Unterbaugruppen oder Einzelteile separat benötigt werden, können Sie diese veröffentlichen. Dabei wird dann eine zusätzliche Datei erstellt, so wie es beim „normalen“ Import der Fall wäre.
Interne Komponenten können mit „normalen“ Bauteilen in einer Baugruppe gemischt werden.

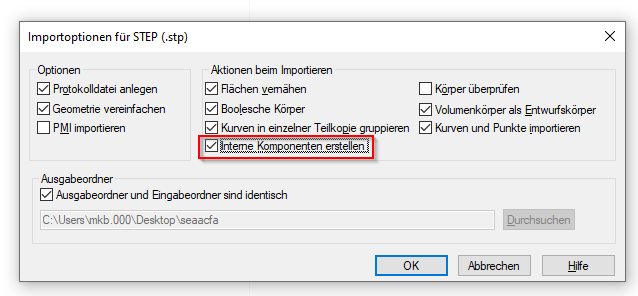

Abb. 1: Optionsdialog „Import“
Abb. 2: Komponenten veröffentlichen
Kann ich im PMI Referenzgeometrie für Beschriftungen wählen?
Seit Solid Edge 2020 können Sie zu jeder Beschriftungsfunktion im 3D-Modell eine Referenzgeometrie auswählen.
In jeder Beschriftungsart befindet sich in der Befehlsleiste der Schalter „Referenzierte Geometrie“.
Die Geometrie, an der die Beschriftung angehängt ist, ist immer referenziert.
Wie kann ich in Solid Edge 3D-Modelle vergleichen?
Seit der Version Solid Edge 2020 können auch 3D-Modelle verglichen werden. Dieser Vorgang ist analog zum bekannten Vergleich von Zeichnungen.
Sie können Volumenkörper und Eigenschaften vergleichen. Dabei lassen sich auch alternative Baugruppen vergleichen. Sollten die Ausrichtungen der zu vergleichenden Modelle nicht identisch sein, können Sie die Modelle auf ein Koordinatensystem ausrichten.
Das Ergebnis kann anschließend auf dem Bildschirm oder in den Formaten PDF, HTML und DOC ausgegeben werden.
Wählen Sie anschließend das Referenz- und das Arbeitsmodell und klicken Sie auf „Vergleichen“.
Als Ergebnis erhalten Sie die abweichenden Volumen und über die Registerkarte „Eigenschaften“ die abweichenden Eigenschaften des Modells.
Wie kann ich Wunschansichten in 3D erzeugen und diese auf der Zeichnung nutzen?
Manchmal genügt der Befehl „Layout der Zeichnungsansichten“ nicht auf der Zeichnung, um gewünschte Ansichten zu erzeugen. Sie können diese allerdings schon in 3D vordefinieren und dann einfach auf der Zeichnung abrufen.
Drehen Sie Ihre Ansicht wie gewünscht und wählen Sie den Befehl „Ansichtsmanager Modus“. Dort können Sie eine neue Ansicht nach Ihren Wünschen erstellen.
Auf der Zeichnung können Sie diese dann über die Befehlsleiste abrufen.
Wie platziere ich am schnellsten eine Schraube oder andere zylindrische Körper?

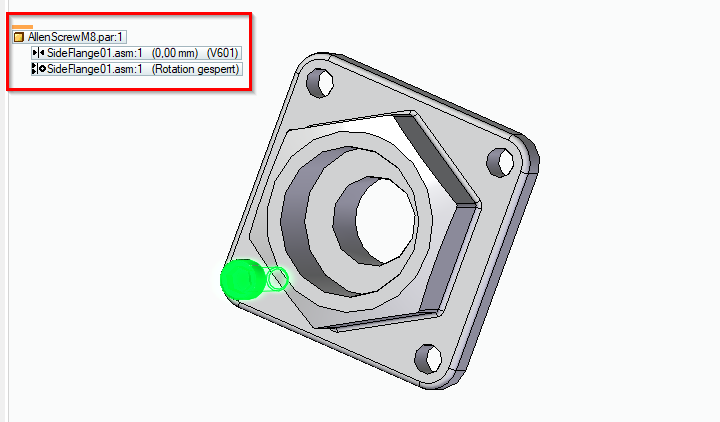

Normalerweise müssen Sie, um eine Schraube vollständig zu platzieren, drei Beziehungen vergeben – An-/Aufsetzen, Axial und Rotation sperren. Das geht aber auch schneller und mit nur einer einzigen Beziehung.

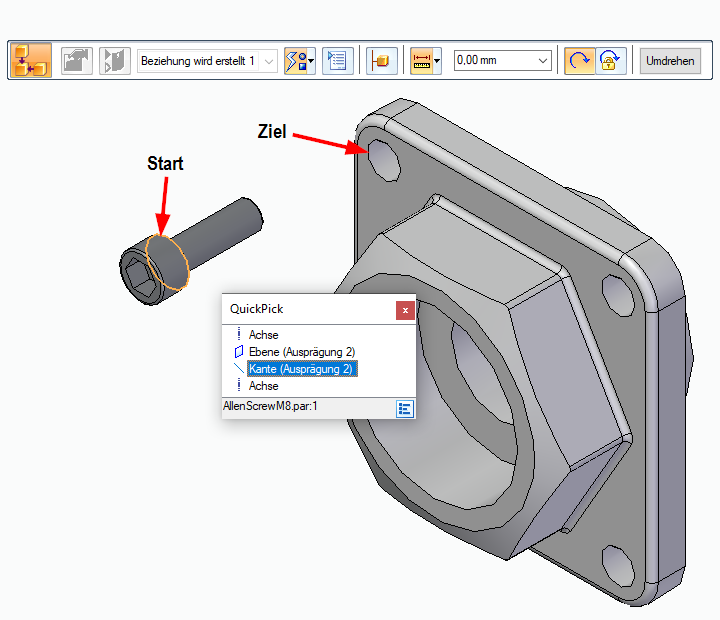

Wählen Sie als Ausgangselement eine Kreiskante, z. B. die am Schraubenkopf, und als Zielelement ebenso eine Kreiskante. Jetzt wird die Schraube korrekt und vollständig platziert.
Solid Edge wandelt diese eine Beziehung in drei normale Beziehungen um, die Sie nach Belieben nachbearbeiten können. Das funktioniert bei allen Rundteilen. Achten Sie bei der Beziehungsvergabe darauf, dass Sie die Kreiskante wählen, die der richtigen Höhenlage entspricht.
Wie kann ich Skizzengeometrie durch den ganzen Raum verlegen?
3D-Skizzen ermöglichen es, Skizzengeometrien durch den ganzen Raum zu verlegen. Mit der normalen Skizzierfunktion ist dies sehr aufwändig und langwierig. Sie finden den Befehl „3D-Skizze“ direkt neben der normalen Skizzierfunktion in allen 3D-Umgebungen.
Nach dem Start landen Sie, wie bei der normalen Skizze, in einer separaten Umgebung. Dort können Sie wie gewohnt mit den bekannten Skizzengeometrien arbeiten, nur dass Sie hier dreidimensional zeichnen können. Zur Navigation durch den Raum stehen Ihnen entsprechende Tools zur Verfügung.
Den Befehl „3D-Skizze“ gibt es seit der Version Solid Edge ST7.
Wo finde ich Boolesche Operationen?
Sie können in Solid Edge Entwurfskörper miteinander addieren und voneinander subtrahieren, sowie teilen und Schnittmengen bilden. Diese Funktionen werden mit dem Begriff „Boolesche Operationen“ beschrieben.
Die Funktionen finden Sie unter „Körper bearbeiten“. Existieren mehrere Körper in einer Partdatei spricht man von „Multibody“.
Wie kann ich verschiedene Ansichtszustände in Baugruppen speichern?
Sie können in der Baugruppe verschiedene Ansichtszustände (d. h. welche Teile momentan ein- bzw. ausgeblendet sind) speichern. Gehen Sie hierzu in den Reiter „Home“ und navigieren Sie zu „Konfigurationen“.

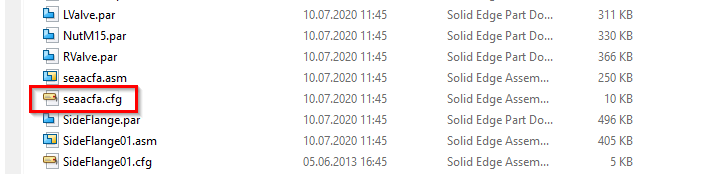

Haben Sie sich schon gewundert, warum beim Speichern einer Baugruppe auch eine .cfg Datei gespeichert wird?
In dieser Datei werden die Konfigurationseinstellungen gespeichert. Da es immer Standardkonfigurationen gibt, wird auch immer eine .cfg Datei automatisch mit angelegt.
Wie kann ich Vorgänge in Solid Edge als Video aufnehmen?
In Solid Edge ist seit der Version ST6 ein Tool integriert, mit dem Sie Vorgänge auf dem Bildschirm als Video aufzeichnen können.
Sie finden den roten Aufnahmeknopf unten rechts in der Statuszeile von Solid Edge.
Wenn Sie diesen Knopf betätigen, können Sie im Startfenster auswählen, was und wie aufgezeichnet werden soll. Nachdem Sie die Aufzeichnung gestartet haben, können Sie das kleine Fenster entweder verschieben oder schließen. Wenn Sie das kleine Fenster geschlossen haben, rufen Sie es einfach wieder über den roten Knopf auf.
Nach Beenden der Aufnahme wird eine Vorschau des Videos angezeigt. Wenn Sie diese Vorschau schließen, haben Sie die Möglichkeit, das soeben aufgezeichnete Video an einem beliebigen Ort zu speichern.
Wie finde ich die Norm eines verbauten Normteils in der Teilebibliothek?
Wenn Sie ein bereits verbautes Normteil ersetzen oder eine andere Größe dieses Normteils an anderer Stelle in der Baugruppe verwenden möchten, müssen Sie nicht erneut die Norm in der Teilebibliothek manuell suchen.
Wählen Sie einfach das gewünschte Normteil in Solid Edge an und wechseln in die Teilebibliothek der StandardParts.
Jetzt müssen Sie lediglich die Taste „F5“ drücken, dann wechselt Solid Edge automatisch in die entsprechende Norm und wählt exakt dieses Bauteil aus.
Nun können Sie eine andere Größe in der Tabelle auswählen und diese mit den Schaltflächen „Platzieren“ oder „Ersetzen“ in der Baugruppe platzieren oder austauschen. Beim „Ersetzen“ kommt bei Bedarf die Nachfrage, ob nur das angewählte oder alle Vorkommnisse ausgetauscht werden sollen.
Wie kann ich ein Maß an eine andere Kante anhängen?
Wenn Sie eine Maßhilfslinie an eine andere Körperkante oder ein anderes Skizzenelement anhängen möchten, gehen Sie folgendermaßen vor:
Markieren Sie das Maß und wählen mit gedrückter Alt-Taste den roten Maß-Ziehpunkt. Nun hängt dieser an der Maus und kann an eine andere Kante oder einen anderen Vertexpunkt angehängt werden.
Wenn Sie einen Befehl in der Multifunktionsleiste suchen, geben Sie diesen einfach in dem Feld für die Befehlssuche ein und bestätigen Sie dies mit „Enter“.
Solid Edge öffnet dann eine Liste mit Befehlen, die Ihren Suchkriterien entsprechen.
Wenn Sie den korrekten Befehl in der Liste gefunden haben, haben Sie 2 Möglichkeiten:
- Mit einem Doppelklick auf den Befehl, wird dieser direkt ausgeführt.
- Gehen Sie mit der Maus auf den Befehl, wechselt Solid Edge in der Multifunktionsleiste zu dem Befehl und lässt diesen einige Male blinken.
Bleiben Beziehungen zu Komponenten in Rahmen-/Rohrkonstruktionen erhalten?
Sind Komponenten an Rahmen- oder Rohrkomponenten mit Beziehungen versehen, werden diese seit der Version Solid Edge 2020 automatisch beibehalten, wenn Rahmen- oder Rohrkomponenten geändert werden.
Diese Funktionalität beschränkt sich allerdings auf die Beziehungstypen „An-/Aufsetzen“ und „Axial ausrichten“. Die Teile werden dabei nicht automatisch verschoben, sondern der Offset „0“ wird durch einen Offsetabstand ersetzt.
Können Baugruppen auch automatisch vereinfacht werden?
Mit dem Befehl „Automatisch vereinfachen“
können seit der Version Solid Edge 2019 einfache Entwurfskörper ausgewählter Baugruppenkomponenten in der Umgebung „Baugruppe vereinfachen“ erzeugt werden.
Den einfachen Entwurfskörper können Sie in einer übergeordneten Baugruppe verwenden, um die Leistung in umfangreichen Baugruppen zu verbessern. Die inneren Formelemente können Sie auch entfernen.
Für die Verwendung des einfachen Körpers wird der Körper als eigenständiges Teil gespeichert. Verwenden Sie dazu den Befehl „Speichern unter“ im Kontextmenü des Eintrags „Vereinfachte Baugruppe“ im Assembly-PathFinder.
- Durch das Erstellen eines einzelnen Entwurfskörpers wird die Darstellung der Baugruppe vereinfacht. Informationen, die geistigen Eigentumsrechten unterliegen, werden verborgen, wenn der Körper einem Lieferanten als Referenzmodell in seiner Baugruppe zur Verfügung gestellt wird.
- Einen einzelnen Entwurfskörper können Sie für große Baugruppen verwenden, die von einem Lieferanten empfangen werden, um in einer übergeordneten Baugruppe eine Darstellung der Geometrie ohne überflüssige Details zu erstellen.
- Ebenso können Sie einen einzelnen Entwurfskörper als vereinfachte Version umfangreicher Unterbaugruppen in einer übergeordneten Baugruppe verwenden, um die Baugruppenleistung zu verbessern.
In diesem Video-Tutorial zeigen wir Ihnen, wie Sie bei der automatischen Vereinfachung von Baugruppen Schritt für Schritt vorgehen: Tutorial – Automatische Vereinfachung von Baugruppen
Wo finde ich das benutzerdefinierte Rahmen-Makro „FrameComponentsUtility.exe“?
Dieses Makro ist seit der Version Solid Edge 2019 nicht mehr notwendig. Das benutzerdefinierte Rahmen-Makro „FrameComponentsUtility.exe“ wurde aus Solid Edge entfernt. Verwenden Sie den Befehl „Rahmenursprung“ in der Skizzenumgebung bei der Erstellung des Rahmenprofils zum Erstellen von benutzerdefinierten Rahmen.
Mit dem Befehl „Rahmenursprung definieren“
legen Sie in einer Skizze Rahmenquerschnittsattribute, die zum Erstellen eines Strukturrahmens verwendet werden, fest. Der Befehl befindet sich in der Registerkarte „Skizzieren“ in der Gruppe „Zeichnen“. Sie können diesen Befehl in den Umgebungen „Sequentiell“ und „Synchronous“ verwenden.
- Der Schritt „Punkt auswählen“ definiert, an welchem Ursprungspunkt der Rahmen den Rahmenpfad anbringt. Sie können einen Eigenpunkt auswählen, z. B. einen Punkt, einen Endpunkt oder den Mittenpunkt eines Skizzenelements.
- Der Schritt „Ausrichtung bestimmen“ verwendet eine Kante am Querschnitt, um die Ausrichtung des Rahmens bei der Platzierung zu definieren.
Werden in Baugruppenauszügen und Biegetabellen anpassbare Rohre angezeigt?
Da Sie seit der Version Solid Edge 2019 in der Baugruppe anpassbare (flexible) Verrohrungen und Schläuche entwerfen können, können Sie diese auch als eindeutige Komponenten in Baugruppenauszügen und Biegetabellen in der obersten Baugruppe darstellen. Anpassbare Rohre und Schläuche behalten die gleichen Positionsnummern und Eigenschaften wie starre Rohre des gleichen Typs selbst bei geringfügig unterschiedlicher Geometrie bei.
Die gestreckte Länge (Schnittlänge) von anpassbaren Rohren und Schläuchen kann wie folgt angezeigt werden:
- In einem Baugruppenauszug, indem Sie die Eigenschaft „Gerade Rohrlänge“ im Dialogfeld „Optionen für Baugruppenauszüge“ auswählen und sie dann dem Auszug als Spalte hinzufügen
- In einer Baugruppen-Biegetabelle, indem Sie die XpresRoute-Umgebung öffnen und die Registerkarte Extras -> Gruppe Assistenten -> Befehl „Biegetabelle“ auswählen. Das Dialogfeld „Biegetabelle“ enthält das Feld „Zuschnittlänge“, in dem die gestreckte Länge für das jeweilig ausgewählte Rohr angezeigt wird.
Wie schließe ich ein Teil im Kontext der Baugruppe, ohne die Änderungen zu speichern?
Öffnen Sie in der Registerkarte „Home“ in der Gruppe „Schließen und Zurück“ die Dropdown-Auswahl und klicken auf „Zurücksetzen“.
Hiermit wird das aktive Dokument geschlossen und die Änderungen, die Sie bis dahin vorgenommen haben, zurückgesetzt.
Wie kann ich meinen Kunden oder Zulieferern eine Baugruppe zur Verfügung stellen, ohne zu viele Informationen preiszugeben?

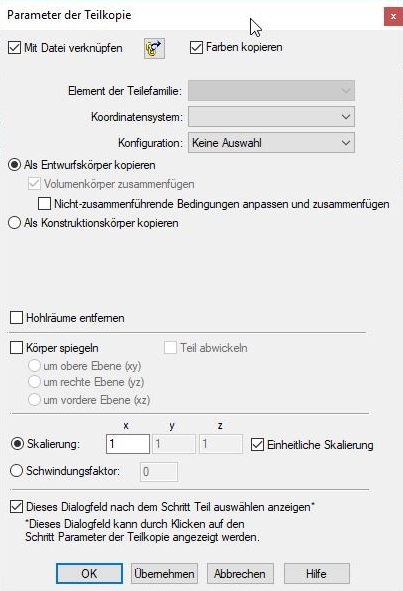

Durch 2 zusätzliche Optionen in der Funktion „Kopie eines Teils“ können Sie Baugruppen so modifizieren, dass keine Konstruktionsdetails sichtbar sind.
Die Option „Nicht-zusammenführende Bedingungen anpassen und zusammenfügen“ ist standardmäßig deaktiviert. Wenn die Option aktiviert ist und mehrere Körper durch "Kopie eines Teils" erstellt werden, passt Solid Edge die Körper an, um die nicht mannigfaltigen Bedingungen zu entfernen und die Körper zu einem einzelnen Entwurfskörper zusammenzufügen.
Mit der Option „Hohlräume entfernen“ werden Hohlräume aus allen Körpern, die in der Teilkopie erstellt wurden, entfernt.
Somit werden innenliegende Bauteile miteinander verschmolzen und keine Konstruktionsdetails weitergegeben.
Diese Funktion gibt es seit der Version Solid Edge ST10.
Wie kann ich meine eigenen Vorlagen auf den Server kopieren und von dort aus verwenden?
Kopieren Sie aus dem Solid Edge Installationsordner X:\Ordner\Solid Edge ST9 den Ordner „Template“ auf den Server. Starten Sie Solid Edge.
Klicken Sie auf die Anwendungsschaltfläche und dann auf Einstellungen -> Optionen. Dort wählen Sie Dateiablagen -> Benutzervorlagen. Nun klicken Sie oben auf „Ändern“ und geben den Server-Pfad des kopierten Ordners an (z. B. \\Server\Template) und bestätigen mit „Ordner auswählen“.
Im Fenster „Solid Edge-Optionen“ bestätigen Sie mit „OK“.
Nun müssen Sie nur noch auswählen, welche Templates zum Arbeiten verwendet werden sollen.
Wählen Sie dazu in der Anwendungsschaltfläche unter Neu -> Liste bearbeiten -> Benutzervorlagen Ihre Vorlage aus (Achtung: Diese werden jetzt vom Serverpfad geladen). Zum Schluss bestätigen Sie mit „Ok“.
Diese Funktion gibt es seit der Version Solid Edge ST9.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wo finde ich den Solid Edge Viewer?
In der Version Solid Edge ST9:
Wenn Sie Solid Edge auf Ihrem PC installiert haben, ist auch der Solid Edge Viewer vorhanden. Allerdings fehlt in der Version Solid Edge ST9 die Verknüpfung im Startmenü dafür.
Sie können die Verknüpfung mit dem Solid Edge Viewer folgendermaßen erzeugen:
Öffnen Sie im Windows Explorer den Installationsordner (z. B. X:\Ordner\Solid Edge ST9) von Solid Edge und dann den Unterordner X:\Ordner\Solid Edge ST9 \Program\win32. Hier befindet sich die Datei „seviewer.exe“. Machen Sie darauf einen Rechtsklick und wählen „Senden an“ -> „Desktop (Verknüpfung erstellen)“ aus. Nun können Sie den Solid Edge Viewer mit der Verknüpfung „seviewer.exe – Verknüpfung“ auf dem Desktop starten.
Sie können diese Verknüpfung dann auch einfach in das Windows Startmenü kopieren.
Ab der Version Solid Edge ST10:
Der Viewer wird nicht mehr separat installiert. Nach der Installation von Solid Edge können Sie über das Lizenzdienstprogramm den Viewer-Modus/Free 2D Drafting auswählen.
Wie kann ich mit großen Baugruppen schneller arbeiten?
Um die Arbeit mit Baugruppen zu beschleunigen, können Sie z. B. nicht verwendete Komponenten nach einer bestimmten Zeit auszublenden. Wählen Sie hierzu in den Solid Edge Optionen den Bereich „Baugruppe“ und geben bei „Ausgeblendete und nicht verwendete Kompontenten“ z. B. 10 Minuten ein. Ab jetzt wird alle 10 Minuten automatisch Speicher freigegeben.
Diese Funktion gibt es seit der Version Solid Edge ST4.
Wie kann ich erkennen, in welcher Solid Edge Umgebung ich mich gerade befinde?
Wenn Sie bei der Arbeit gestört werden, kann es passieren, dass Sie den Überblilck verliefern. Dann wissen Sie vielleicht nicht mehr, ob Sie sich in der Extrusion, im Bohrungsbefehl oder im Rotationsausschnitt befinden. Seit der Version Solid Edge ST4 finden Sie in der Fensterüberschrift den Hinweis darauf, in welcher Umgebung Sie sich derzeit befinden.
Beispiele:
Sie befinden sich im „Part4“, Skizze, Ausprägung.
Sie befinden sich in der Baugruppe „Einlassventil“, in der Umgebung Explosion-Rendern-Animation.
Sie befinden sich in der Blechumgebung „Abstandsblech“, Skizze, Lasche.
Was muss ich bei einem Update der Solid Edge Standard Parts beachten?
Bevor Sie ein Update von Solid Edge und Solid Edge Standard Parts durchführen, müssen Sie alle alten Produkte, die zu Solid Edge gehören, deinstallieren (über „Systemsteuerung“ -> „Programme und Funktionen“). Dabei werden die Dateien der zuletzt installierten Standard Parts nicht gelöscht.
Wenn Sie die neue Version von Solid Edge und von Standard Parts „Administrator“ installiert haben, müssen Sie nur noch die Verbindung zu dem Server, auf dem die Normteile installiert waren, wiederherstellen. Nutzen Sie dazu den „Konfigurationsassistent“. Mit dem Standard Parts „Administrator“ können Sie dann die alte Datenbank in die aktuelle Version „migrieren“ (updaten).
Damit ist das Update von Solid Edge Standard Parts abgeschlossen. Diese FAQ gilt seit der Version Solid Edge ST4.
Eine Anleitung dazu finden Sie hier: Solid Edge Installationshilfen
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich erkennen, ob ein Part oder eine Baugruppe Fehler beinhalten?
Wenn in einem Bauteil oder einer Baugruppe ein Fehler vorhanden ist, wird im jeweiligen Pathfinder ein Symbol angezeigt. Um zu erfahren, welche Symbole es gibt, rufen Sie in Solid Edge die Hilfe auf (F1). Klicken Sie links auf die Registerkarte „Suchen“.
Symbole im Bauteile Pathfinder finden Sie mit diesem Suchbegriff „Skizzensymbole im Pathfinder“.
Symbole im Baugruppen Pathfinder finden Sie mit diesem Suchbegriff „Pathfinder in Baugruppen“.
Bei den jeweiligen Hilfe-Einträgen finden Sie Hinweise, wie Sie die Fehler beheben können.
Fehler in Parts oder Baugruppen können z. B. diese Folgen haben:
- Formelemente sind nicht bearbeitbar
- Formelemente sind nicht in der Zeichnung zu sehen
- Bauteilflächen können nicht zum Verbauen genutzt werden
- Baugruppenbeziehungen können verloren gehen
- die Performance des Teils und der Baugruppe, in der es verbaut ist, sinkt deutlich
Wie kann ich verhindern, dass Solid Edge beim Importieren abstürzt?
Kontrollieren Sie, ob Solid Edge die Standardvorlagen, die installiert wurden, findet.
Falls die Standardvorlagen nicht im richtigen Verzeichnis abgelegt sind, kann das zum Absturz von Solid Edge führen.
So überprüfen Sie, ob die Standardvorlagen im richtigen Verzeichnis liegen:
Wie finde ich heraus welche Vorlagen Solid Edge verwendet?
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung

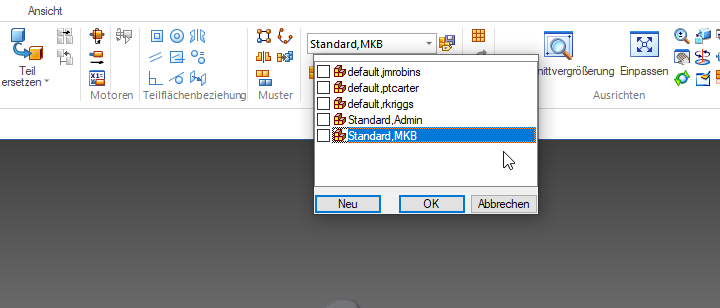

Wie kann ich Konfigurationen auf mehrere Clients übertragen?
Wenn Sie Floating-Lizenzen haben, können Sie über das Administrationstool von Solid Edge alle userbezogenen Konfigurationen, wie z. B. Ablageort der Bohrungstabelle, Materialtabelle, propseed.txt, Firmenvorlagen (Templates) etc., in einem freigegebenen Verzeichnis ablegen.
Dadurch können Sie Änderungen auf alle Clients übertragen und sicherstellen, dass alle Clients die gleichen Konfigurationen besitzen.
Diese Funktion gibt es seit der Version Solid Edge ST6.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie finde ich heraus welche Vorlagen Solid Edge verwendet?
Starten Sie Solid Edge. Klicken Sie auf die Anwendungsschaltfläche (links oben) -> „Einstellungen“ -> „Optionen“. In diesem Fenster klicken Sie auf „Hilfen“ und dann auf „Standardvorlagen bestimmen“.
Nun sehen Sie den Pfad, aus dem die Solid Edge Vorlagen geladen werden. Sollte der Pfad nicht stimmen, müssen Sie das korrigieren, da es sonst zum Absturz von Solid Edge kommt.
Diese FAQ gilt seit der Version Solid Edge ST4.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich Solid Edge Themen auf einem anderen PC verwenden?
Alle Solid Edge Themen, die Sie geändert haben, werden im lokalen Anwendungsdaten-Ordner abgelegt, ebenso wie alle anderen userbezogenen Änderungen.
Diesen Bereich können Sie mit der Tastenkombination „Windowstaste+R“ aufrufen. Geben Sie dort „%appdata%“ ein und bestätigen danach mit ok.
Die gespeicherten Daten befinden sich dann unter „…\Unigraphics Solutions\Solid Edge\Version 10X\Customization“. Dort befindet sich einen Ordner, der den Namen Ihres gespeicherten Themas trägt. Kopieren Sie diesen und fügen ihn an der gleichen Stelle auf den anderen Clients ein.
Diese Funktion gibt es seit der Version Solid Edge ST6.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich überprüfen, ob importierte Fremddaten Fehler haben?
Nach jedem Import einer fremden Datei aus z. B. STEP, IGES oder JT sollten Sie immer überprüfen, ob die importierten Daten Fehler beinhalten.
Nach dem Import klicken Sie dazu auf „Prüfen“ und dann auf „Geometrieprüfung“.
Achten Sie in dem sich öffnenden Fenster darauf, dass „Prüfen auf: Fehler“ angehakt ist und klicken dann erst auf „Starten“.
Wenn Solid Edge mit der Prüfung fertig ist, sehen Sie unten bei „Ergebnisse“, ob Fehler vorhanden sind. Ist dies der Fall, können Sie die „Knoten“ aufklappen und den Fehler anklicken. Dann werden Ihnen Hinweise angezeigt, wie Sie den Fehler beheben können. In den meisten Fällen können Sie auf „Körper reparieren“ klicken.
Diese Funktion gibt es seit der Version Solid Edge ST7.
Wo finde ich das lokale Backup-Verzeichnis von Solid Edge?
Wenn beim Speichern im Netzwerk einen Fehler auftritt, bekommen Sie von Solid Edge eine entsprechende Fehlermeldung.
Dort können Sie auswählen, ob ein Backup gemacht werden soll („lokale Kopie speichern“).
Wenn Solid Edge bei einem Prozess abstürzt wird, wenn möglich, ein Backup der aktuellen Daten auch in das lokales Backup Verzeichnis von Solid Edge gemacht.
Sie finden dieses Verzeichnis im Bereich der Anwendungsdaten.
Drücken Sie die Tastenkombination „Windowstaste + R“ und geben dann „%appdata%\Unigraphics Solutions\Solid Edge“ ein. Öffnen Sie dann den Ordner der installierten Solid Edge Version. Im Unterordner „SEBackup“ finden Sie das Backup der aktuellen Daten.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich in Solid Edge ohne Dateiverwaltungssoftware Eigenschaften vorgeben?
Damit beim Befüllen der Dateieigenschaften kein Tippfehler passieren kann, können Sie die Inhalte der Eigenschaften vorgeben.
Dazu müssen Sie die Datei propseed.txt öffnen und bearbeiten. Diese befindet sich in dem Installationsverzeichnis von Solid Edge (z. B. C:\Programme\Solid Edge STX\). Wenn Sie das Verzeichnis geöffnet haben, geben Sie in die Explorersuche oben rechts „propseed.txt“ ein.
Nun können Sie die Datei zum Bearbeiten öffnen. Folgen Sie den Anweisungen.
In unserem Beispiel möchten wir z. B. für die Eigenschaft „Titel“ folgende Standard-Auswahl einrichten: Würfel, Welle und Gehäuse.
Bearbeiten Sie den Inhalt der Liste „Titel“ wie folgt:
\\ Inhalt der Liste Titel
Begin Title
Würfel;
Welle;
Gehäuse;
default=;
End Title
Nun steht Ihnen bei der Eigenschaft „Titel“ die Standard-Auswahl Würfel, Welle und Gehäuse zur Verfügung.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich Werte, die ich mit der Funktion „Messen“ in der Registerkarte „Prüfen“ ermittelt habe, weiterverwenden?
Werte, die Sie mit „Messen“ ermittelt haben, können Sie in die Materialtabelle übernehmen. Diese übernommenen Werte verhalten sich anschließend assoziativ, so dass bei einer Änderung der Wert in der Variablentabelle ebenfalls geändert wird.
Gehen Sie wie folgt vor: Ermitteln Sie die Werte und klicken anschließend in der Befehlsleiste der Messfunktion das Icon „Bemaßungsvariable“ an.
Anschließend können Sie in der sich öffnenden Tabelle den Haken bei „Speichern“ für den gewünschten Wert setzen, um sie zur Weiterverwendung in der Variablentabelle zu speichern.
Wie kann ich in Solid Edge ohne Dateiverwaltungs-Software schnell Datei-Eigenschaften hinzufügen/bearbeiten?
Klicken Sie auf die Anwendungsschaltfläche (links oben) -> „Info“ -> „Eigenschaftsmanager“.
Wo werden lokale Einstellungen, die ich als Benutzer eingestellt habe, abgelegt?
Alles, was ein Benutzer an der Solid Edge Oberfläche einstellt (z. B. gewähltes Thema), wird im Bereich der Anwendungsdaten abgelegt.
Dieser Bereich befindet sich in einem Systemverzeichnis von Windows.
Drücken Sie die Tastenkombination „Windowstaste + R“ und geben anschließend „%appdata%\Unigraphics Solutions\Solid Edge“ ein.
Hier werden die benutzerbezogenen Änderungen (z. B. gewähltes Thema, gewählte Standards, Konfiguration der Schnellzugriffleiste, Konfiguration des Radialmenüs…) abgelegt.
Unser Tipp:
Besuchen Sie unsere Solid Edge Administratoren-Schulung und lernen Sie die zielgerichtete Installation und Wartung von Solid Edge sowie die idealen Einstellungen des Systems: Solid Edge Administratoren-Schulung
Wie kann ich sehr große Baugruppen performanter in eine Draft ableiten?
Mit dem folgenden Workflow können Sie Zeichnungen von großen Baugruppen schneller erstellen als mit dem „Layout der Zeichnungsansicht“.
- Erstellen Sie die Hauptansicht als Entwurfansicht. Bevor Sie die Ansicht auf das Blatt ablegen, rufen Sie in der Befehlsleiste die „Optionen des Zeichnungsansichts-Assistenten“ auf und setzen den Haken bei „Zeichnungsansichten in Entwurfsqualität“. Den Wert können Sie bei 2 belassen. Sie können einen Wert für die Ansichtsqualität von 1 (schnellere Anzeige) bis 3 (schärfere Anzeige) wählen.
- Leiten Sie weitere Ansichten von dieser Ansicht ab.
Wie kann ich mehrere Teile-Dateien auf einmal in eine Gruppe verschieben?
Wenn Sie in Baugruppen mit der Gruppenfunktionalität arbeiten und in diese Gruppen mit der Mehrfachauswahl mehrere Teile-Dokumente verschieben möchten, haben Sie bestimmt bereits festgestellt, dass trotz Mehrfachauswahl immer nur eine Datei verschoben wird.
Das gewünschte Verhalten ist derzeit noch nicht implementiert, jedoch gibt es einen Workaround:

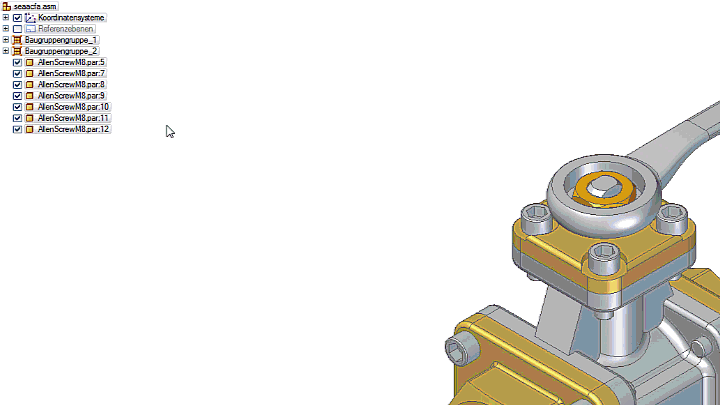

Verschieben Sie alle Dokumente in eine eigene Gruppe und verschieben Sie anschließend die entstandene Gruppe in die Ziel-Gruppe.
Den Vorgang sehen Sie hier:
Anschließend können Sie die Gruppe auflösen und alle Teile befinden sich in der Ziel-Gruppe.
Warum sehe ich den Vorschauwürfel nicht?
Seit Solid Edge ST7 erleichtert der Vorschauwürfel gerade Konstrukteuren ohne 3D-Maus das Drehen der 3D-Modelle enorm.
Ist der Würfel in den 3D-Umgebungen nicht sichtbar, kann es hierfür 2 Ursachen geben:
- Die Grafikkarte ist für 3D-CAD nicht geeignet, Solid Edge läuft ohne Hardwareunterstützung.
- Der Vorschauwürfel ist nicht aktiviert, aktivieren Sie diesen in den Solid Edge Optionen (siehe Abbildung).
Wie kann ich eine komplette Baugruppe mit sequenziellen Teilen auf einmal nach Synchronous verschieben?
Wenn Sie eine ganze Baugruppe, die überwiegend oder vollständig aus sequentiell konstruierten Einzelteilen besteht, nach Synchronous verschieben möchten, gibt es hierfür eine komfortable Möglichkeit.
Schließen Sie alle offenen Dokumente, klicken auf die Anwendungsschaltfläche und wählen dort den Menüpunkt „Umwandeln“. Im folgenden Öffnen-Dialog wählen Sie die umzuwandelnde Baugruppe aus und klicken auf „Öffnen“.
In der Übersicht zeigt Solid Edge alle anstehenden Operationen an und mit einem Klick auf „Verarbeiten“ werden alle gewählten Dokumente (bzw. sequentiellen
Da der Vorgang nicht rückgängig gemacht werden kann, empfehlen wir, dies zunächst mit einer Kopie der Baugruppe zu versuchen. Wie Sie eine Baugruppe kopieren, sehen Sie in unserem Video-Tutorial: Handhabung des Revision Managers
Warum wird beim Erstellen einer Skizze die Ansicht nicht normal auf die Ebene ausgerichtet?
Beim Erstellen einer Skizze wird üblicherweise die Ansicht senkrecht auf die Skizzenebene ausgerichtet.
Ist dies nicht der Fall, prüfen Sie bitte in den Solid Edge Optionen im Register „Allgemein“ ob „Fenster auf ausgewählte Ebene ausrichten“ der Haken gesetzt ist und aktivieren diesen gegebenenfalls.
Alternativ können Sie die Tastenkombination STRG + H nutzen, um die Ansicht auf die Skizzenebene auszurichten.
Tipp: Dies funktioniert sowohl in Synchronous Parts und Sheet Metal Dateien als auch in der Baugruppe.
Warum finde ich die PDW-Vorlagen nicht?

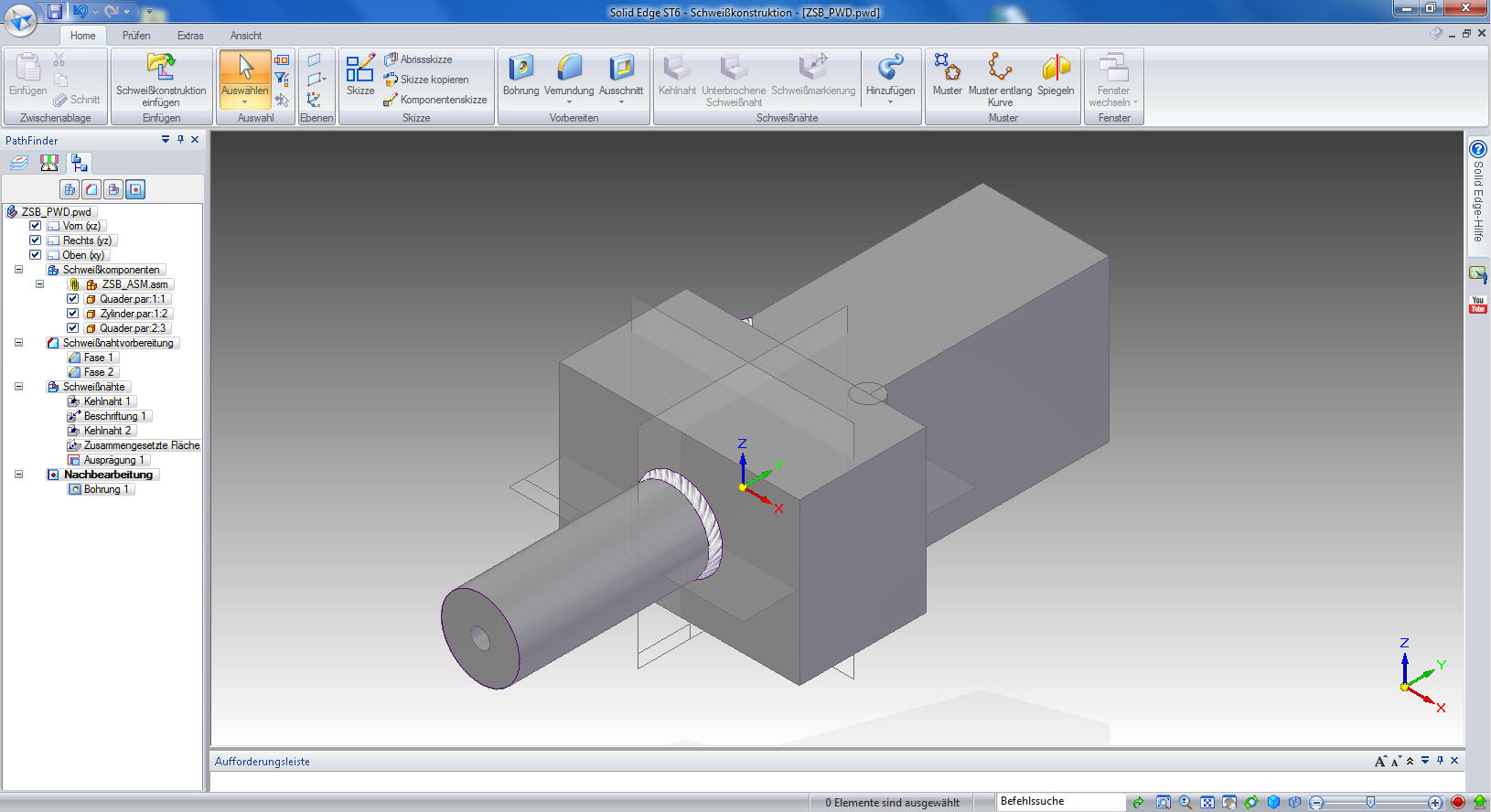

Bei Solid Edge ST7 und ST8 werden die .pwd-Vorlagen nicht mehr mitgeliefert, da in ST8 die Schweißkonstruktionen direkt in der ASM-Umgebung erstellt werden können. Die .pwd-Vorlagendateien sind zum Download auf der GTAC-Website weiterhin verfügbar: Download PDW-Vorlagen
Die „alte“ PWD-Vorlage weiter zu verwenden macht nur dann Sinn, wenn man ein Schweißprojekt fertig stellen möchte, welches in einer Solid Edge Version mit pwd-Vorlage begonnen wurde. In eine .pwd-Datei wird zuerst die Baugruppendatei geladen. Die Schweißkonstruktion wird „sequentiell“ ausgeführt, indem die Schweißnahtvorbereitungen, Schweißnähte und Schweißnachbereitungen bearbeitet werden.
Wenn man in ST8 die Dateien im .pwd-Format öffnet, dann kann man nur mit den Werkzeugen der alten .pwd-Vorlage in der .pwd-Umgebung weiter arbeiten. Dadurch sind die Neuerungen in der Schweißkonstruktion für die alten .pwd-Dateien nicht zugänglich. Ein Konvertieren der .pwd-Vorlage ist nicht möglich.
Daher sollte in ST8 für neue Schweißprojekte die ASM-Umgebung gewählt werden.
Wenn man die Funktionen von ST8 in der Schweißkonstruktion nutzen möchte (z. B.: Fugennaht, Bool’sche Operationen), dann kann nur die ASM-Datei in der ASM-Umgebung als Schweißkonstruktion bearbeitet werden. Die alten vorhandenen Schweißnahtvorbereitungen, Schweißnähte und Schweißnahtnachbereitungen aus der .pwd-Datei werden fehlen. Man muss in so einem Fall die Schweißnähte neu generieren.
Wie kann ich schnell ein Quadrat skizzieren?
Seit der Version ST7 können Sie beim Skizzieren eines Rechtecks in jeder Umgebung mit gedrückter Shift-Taste ein Quadrat erzeugen. Es werden allerdings keine Beziehungen wie „gleichwertig“ vergeben.
Wie definiere ich WENN-DANN-Anweisungen (If-When) in der Solid Edge Variablentabelle?
In der Variablentabelle von Solid Edge ist es möglich Wenn-Dann-Anweisungen zu erstellen.
Beispiel: Wir möchten ein Rohr modellieren. Bei dem Rohr ist die Wandstärke vom Innendruck (wie in der Tabelle abgebildet) abhängig.
| Druck | Wandstärke s |
| 12 | 3 |
| 16 | 3 |
| 20 | 4 |
| 24 | 5 |
| 30 | 5 |
Mit einer diskreten Liste (s. Wie erstelle ich eine diskrete Liste von Werten?) haben wir bereits alle möglichen Druckstufen zur Auswahl. Die Wenn-Dann-Anweisung als Formel für die Wandstärke_s lautet dann:
=-3*(Druck=<16)-4*(Druck=20)-5*(Druck>=24)
Wie ist diese Formel zu lesen?
Die Ausdrücke in den Klammern ergeben bei wahren Aussagen immer „-1“, bei falschen Aussagen immer „0“.
Bei einem Druck von 20 bar gilt dann:
=-3*(Druck=<16)-4*(Druck=20)-5*(Druck>=24)=-3*(0)-4*(-1)-5*(0)=4
Wie erstelle ich eine diskrete Liste von Werten?
In der Variablentabelle können Sie eine vordefinierte Liste aus Werten vorbereiten, um die Auswahlmöglichkeiten auf bestimmte Größen einzuschränken.
Erstellen Sie dafür in der Variablentabelle eine Variable mit einem bestimmten Wert. Im Variablenregeleditor können Sie weitere Werte in die Liste „Wert begrenzen auf“ eintragen.
Wie verbaue ich Teile oder Unterbaugruppen fixiert am Koordinatensystem?
Solid Edge verbaut nur das erste Bauteil am Koordinatensystem und versieht dieses Bauteil mit der Einbaubeziehung „fixiert“. Für alle weiteren Teile, die genauso verbaut werden sollen, halten Sie beim Drag&Drop der Teilebibliothek die STRG-Taste gedrückt.
Wie richte ich Teile oder Baugruppen beim Verbauen an den Referenzebenen aus?
Beim Verbauen von Teilen oder Unterbaugruppen können Sie die Referenzebenen des Zielteil einblenden. Dafür selektieren Sie zuerst die Fläche des Platzierungsteils, danach klicken Sie mit gedrückter R-Taste die Fläche des Zielteils an.
Wie kann ich die Kreiszahl Pi zur Berechnung in der Variablentabelle nutzen?
Öffnen Sie die Variablentabelle im Reiter „Extras“ und erstellen Sie eine neue Variable mit dem Namen „Pi“.
In der Spalte „Formel“ geben Sie folgendes ein: ATN(1) * 4
Die Spalte „Wert“ sollte jetzt die Kreiszahl mit dem Wert 3,14 anzeigen und Sie können diesen nun in weiteren Formeln und Berechnung verwenden.
Wie kann ich die Schriftgröße der PMI-Bemaßungen ändern?
Die Einstellungen des PMI-Schriftgrades finden Sie in der
- Skizzenumgebung in der Registerkarte „Home“ in der Gruppe „Bemaßung“
- Baugruppenumgebung in der Registerkarte „PMI“ in der Gruppe „Bemaßung“
Nutzen Sie hier die Buttons „PMI-Schriftgrad erhöhen“ bzw. „PMI-Schriftgrad reduzieren“. Achten Sie auch auf die Einstellungen „PMI laut Pixelgröße“ und „PMI laut Modellgröße“, um die für Ihren Anwendungsfall korrekte Einstellung zu treffen.
Erstellen Sie in der Skizzenumgebung zunächst das gesamte Profil, das Sie für die Rahmenumgebung nutzen möchten und definieren Sie dieses vollständig, so dass die Skizzenlinien schwarz werden. Wechseln Sie dann in den Reiter „Skizzieren“ (in Synchronous) und wählen Sie in der Gruppe „Zeichnen“ den Befehl „Rahmenursprung“.
Es werden nun die Angabe des Standard-Anbindungspunktes erwartet und im zweiten Schritt die Linie, die zur standardmäßigen Ausrichtung genutzt werden soll. Nachdem die Datei gespeichert wurde, können Sie dieses Profil in der Rahmenumgebung nutzen.
Eine Schritt-für-Schritt-Anleitung hierzu finden Sie in unserer Rubrik "Gewusst wie!": So erzeugen Sie eigene Profile für den Solid Edge Rahmengenerator
Wie erzeuge ich die Hüllgeometrie einer Baugruppe zur Datenweitergabe?
Seit Solid Edge ST6 können Baugruppen mittels sogenannter „Umschließungen“ vereinfacht werden. Ihr Firmenwissen wird dadurch, z. B. bei der Datenweitergabe an Zulieferer, geschützt.
Umschließungen bieten die Möglichkeit, ein oder mehrere Bauteile mit einer quader- oder zylinderförmigen Geometrie über deren größte Abmaße zu verdecken und lassen sich mittels Mausklick auf mehrfach vorhandene Vorkommnisse vervielfältigen. Die für den Zulieferer relevante Anschlussgeometrie lässt sich über „InterPart-Kopie“ einfügen.
Für die Datenweitergabe kann das nun vereinfachte Baugruppenmodell durch „Speichern unter“ als Part bzw. als Einzelteil gespeichert und anschließend verschickt werden.
Zur Veranschaulichung können Sie sich hier die Anleitung als Video ansehen: Solid Edge Tutorial – Vereinfachung von Baugruppen
Wie kann ich Teile in großen Baugruppen über die Eigenschaften auswählen?

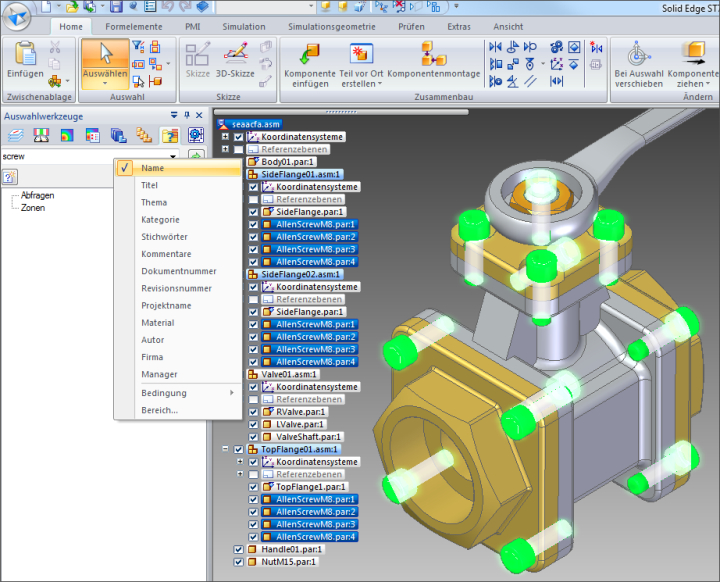

Wenn Sie in großen Baugruppen Teile gezielt anwählen oder suchen wollen, gibt es neben der graphischen Anwahl im 3D, die Möglichkeit, nach Eigenschaften oder Namen zu suchen.
Öffnen Sie dazu das seitliche Register „Auswahlwerkzeuge“ und definieren Sie die zu suchende Eigenschaft, indem Sie einen Rechtsklick auf die Suchzeile machen (im Screenshot „Name“) und dann den zu suchenden Text oder Wert eingeben.
Im Grafikfenster werden alle Teile, die den Suchkriterien entsprechen, hervorgehoben und gleichzeitig im PathFinder ausgewählt.
Wie kann ich den Befehl „Blättern zu“ in der Baugruppenumgebung automatisieren?
Um Part- und Unterbaugruppendokumente in großen Baugruppen schnell im PathFinder anzuwählen, können Sie im Grafikfenster mittels rechter Maustaste die Funktion „Blättern zu“ nutzen. Dies kann jedoch effizienter gestaltet werden, indem Sie in den Solid Edge Optionen im Bereich „Baugruppe“ die Option „Automatischer Bildlauf im Assembly PathFinder“ aktivieren. Somit wird bei im Grafikfenster angewählten Teilen automatisch zum jeweiligen Teil geblättert.
Wie kann ich das Steuerrad in der Baugruppenumgebung deaktivieren?
Um ein versehentliches Verschieben von unterdefinierten Bauteilen oder Unterbaugruppen zu verhindern, können Sie die Option „Bei Auswahl verschieben“ deaktivieren. Diese Option finden Sie in der Baugruppenumgebung im Reiter „Home“ in der Gruppe „Ändern“.
Seit der Solid Edge Version ST6 befindet sich die Option „Komponente auswählen und verschieben“ in der Gruppe „Auswahl“.
