In der heutigen, schnelllebigen Arbeitswelt gehören Änderungen an Teilen und Baugruppen zum Alltag: Kundenwünsche ändern sich, hier und da muss nachjustiert werden… manchmal werden sogar mehrmals täglich Änderungen vorgenommen.
Die Kunst besteht darin, diese Änderungen zu dokumentieren und für andere Konstrukteure, Prüfer etc. einfach und übersichtlich erkennbar zu machen.
Mit Solid Edge 2020 wurde ein neues Werkzeug eingeführt, das Ihnen genau diese Vergleichsarbeit extrem erleichtert. Die Funktion „Modelle vergleichen“ stellt zwei CAD-Modelle gegenüber und macht Änderungen eindeutig und einfach ersichtlich.
Durch farbliche Hervorhebung sind die Änderungen sofort erkennbar. Die Berichtsoption ermöglicht es Ihnen, Veränderungen zu dokumentieren und weiterzugeben, und dies mit wenigen Klicks.
Was können Sie an CAD-Modellen vergleichen?
Änderungen an:
- Volumen
- Dateieigenschaften
Modelle:
- Einzelteile
- Baugruppen
- Mitglieder alternativer Baugruppen, Teile- und Baugruppenfamilien
Auswertung:
- Anzeige der Abweichungen
- Ausgabe eines Berichts als HTML-, Word- oder PDF-Dokument
So funktioniert der Vergleich von CAD-Modellen in Solid Edge
Am Beispiel eines Gehäuses zeigen wir Ihnen die Verwendungsmöglichkeiten der Funktion „Modelle vergleichen“. Das hier verwendete Ausgangsmodell finden Sie in Ihrem Solid Edge Installationsverzeichnis: …Solid Edge\Training\Body01.par
Am besten ist, Sie öffnen die zu vergleichenden Modelle vorab in Solid Edge, denn das macht die spätere Auswahl einfacher.

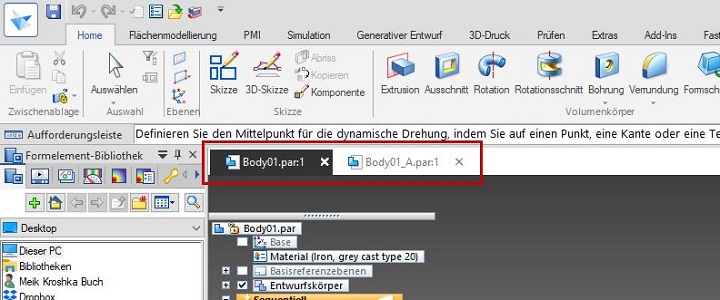

Abb. 1: Vergleichsdaten
Um einen Vergleich zu ermöglichen, wurde das Ausgangsmodell wie folgt geändert und als Revision "Body01_A" abgespeichert.
Ein Bereich wurde herausgeschnitten. Dies veranschaulicht den entfernten Bereich.
Bohrungen wurden gelöscht, was wie hinzugefügtes Material zu bewerten ist, da die Bohrungen gefüllt werden.
Eine der Bohrungen wurde verschoben. Die Lage dieser Bohrung hat sich geändert.
Abb. 2: Vorher

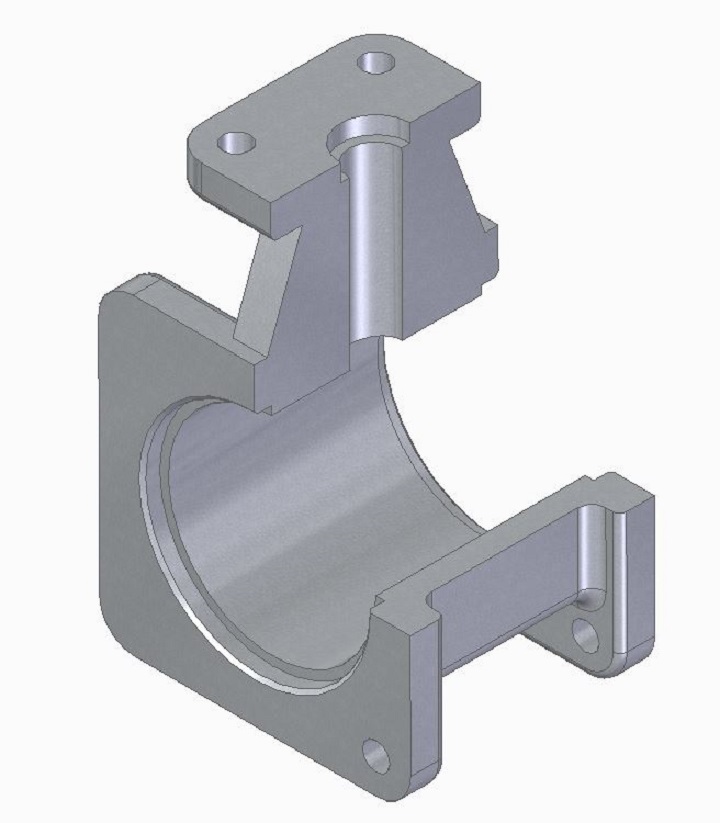

Abb. 3: Nachher
Öffnen Sie den Assistenten über die Anwendungsschaltfläche „Werkzeuge -> Modelle vergleichen“.
Abb. 4: Werkzeugstart
Da die Modelle bereits geöffnet wurden, können Sie die Auswahl ganz bequem über das Dropdown-Menü treffen. Ansonsten müssten Sie sich durch die Ordnerpfade zur Datei durchklicken.

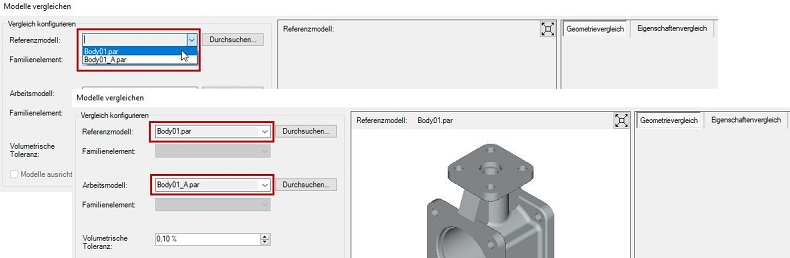

Abb. 5: Auswahl der zu vergleichenden Modelle
Sie möchten mehr Solid Edge Tipps & Tricks?
Dann sehen Sie sich einen unserer kostenlosen Solid Edge Videokurse an.
Nun stehen sich die Modelle gegenüber und können direkt verglichen werden. Mit gedrückter linker Maustaste können Sie die Modelle simultan drehen und betrachten. Ein Doppelklick der mittleren Maustaste setzt die Ausrichtung auf Standard zurück.
Klicken Sie auf „Vergleichen“, um die Anwendung zu starten. Im linken Bereich können Sie die Farben festlegen, mit denen die Änderungen dargestellt werden sollen. Klicken Sie hierzu auf die kleinen Pfeile neben den Farben.
Durch Setzen der Haken bestimmen Sie, welche Änderungen angezeigt werden sollen. Im rechten Bereich sehen Sie Änderungen direkt am 3D-Modell. Falls Ihre Modelle nicht die gleiche Ausrichtung haben, können Sie diese mit „Modelle ausrichten“ auf einem Referenzkoordinatensystem ausrichten.

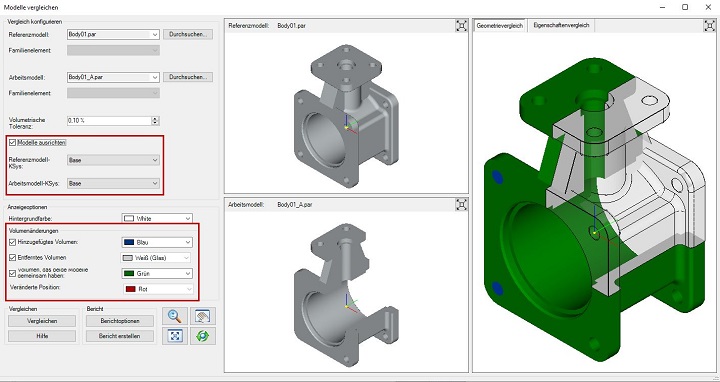

Abb. 6: Der Modellvergleich
Weitere Vergleichsmöglichkeiten finden Sie im Reiter „Eigenschaftenvergleich“.
Abb. 7: Eigenschaftenvergleich
In den Berichtsoptionen legen Sie fest, welche Einheiten, Ansichten und welches Berichtsformat Sie ausgeben möchten.

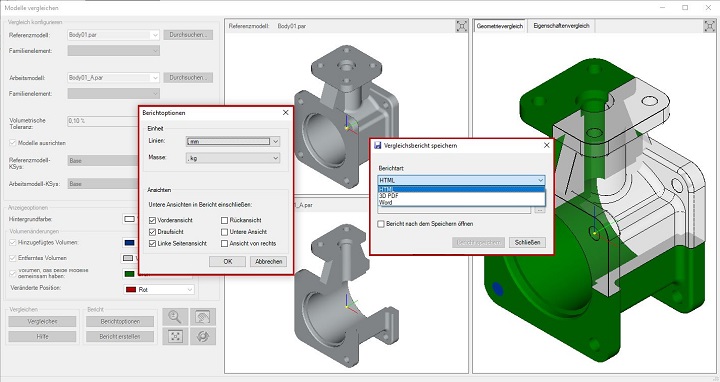

Abb. 8: Berichtseinstellungen
Geometrievergleichsbericht – Beispiel
Folgende Parameter werden beim Modellvergleich in Solid Edge berücksichtigt:
- Mechanische Modellierung
- Physikalische Eigenschaften
- Kräftemittelpunkt
- Volumenschwerpunkt
- Globalträgheitsmomente
- Hauptachsen
- Trägheitsradien
- Masseeigenschaften
Die Änderungen werden in einer Tabelle nach Eigenschaft – Referenzdokument – bearbeitetes Dokument dargestellt.

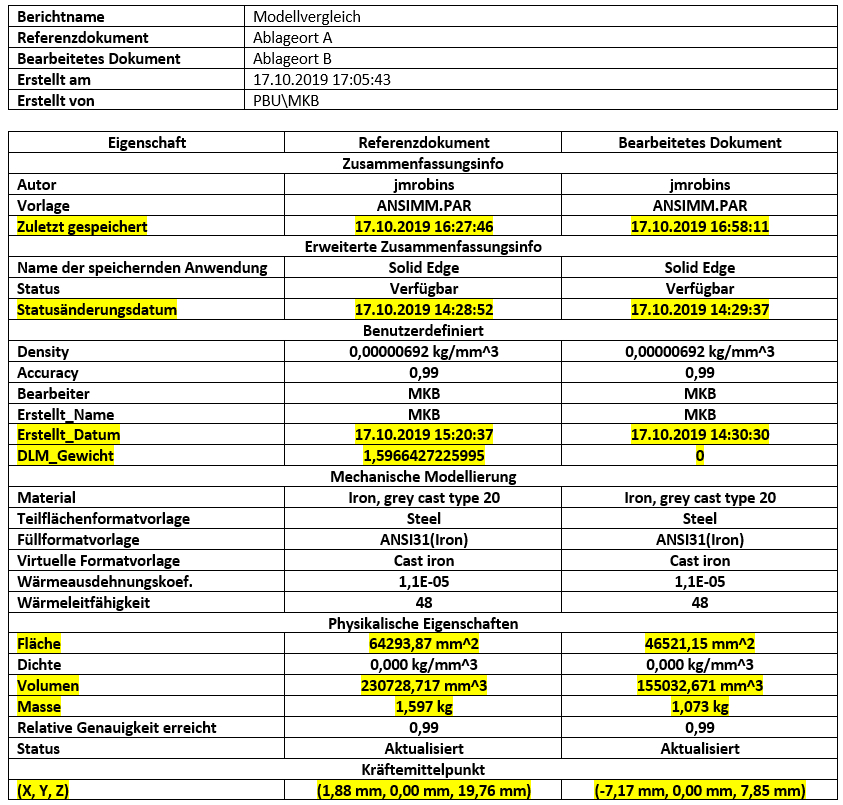

Abb. 9: Auszug Modellvergleichs-Tabelle
Modellansicht(en)
Blau = Hinzugefügtes Volumen
Grün = Gemeinsames Volumen
ISO-Ansicht
Vorderansicht
Linke Seitenansicht
Draufsicht
Verwendete Optionen
Referenz-KSys-Ausrichtung: Base
KSys-Arbeitsausrichtung: Base
Volumetrische Toleranz: 0,10 %
Dokumenttyp: Part Document
Fazit
Mit dem Modellvergleich in Solid Edge können Sie Änderungen an Bauteilen und -gruppen schnell ausfindig machen und übersichtlich darstellen. Mit wenigen Klicks stellen Sie Dokumentationen der Bearbeitungen von Modellen z. B. Prüfern für die Abnahmen vom Kunden zur Verfügung.
