Nehmen wir an, Sie möchten einen Zylinder einmal eingefahren und einmal ausgefahren in einer Baugruppe verbauen. Dazu können Sie die „alternativen Positionen der Baugruppe“ nutzen und diese unterschiedlichen Positionen außerdem auf einer Zeichnung darstellen.
Solche alternativen Positionen erstellen Sie über das Menu „Alternative Baugruppen“.
Klicken Sie auf die Schaltfläche „Neu“ und wählen „Alternative Positionen der Baugruppe erstellen“.
Hier können Sie die Namen der beiden ersten Elemente wählen.

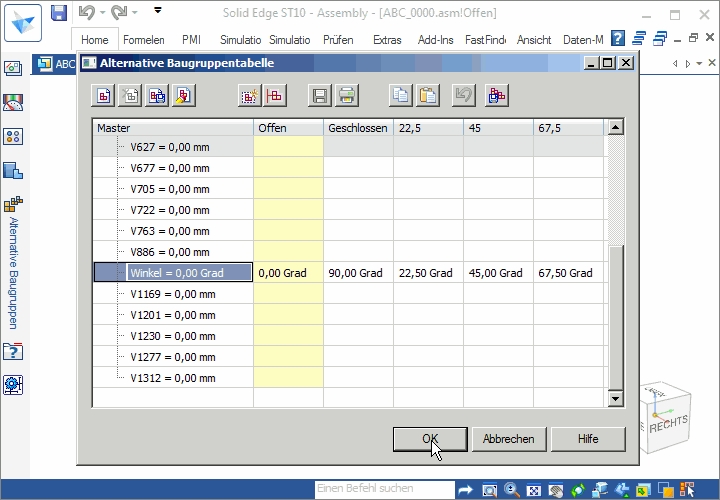

Im nächsten Schritt können Sie über den Befehl „Tabelle bearbeiten“ den Variablen Werte zuordnen, die die unterschiedlichen Positionen definieren. In unserem Beispeil ist es der Winkel, der die Position des Kugelhahns steuert.
Weitere Elemente fügen Sie mit der Schaltfläche „Neu“ hinzu und geben die entsprechenden Werte über „Tabelle bearbeiten“ ein.
Sie möchten mehr lernen?
Dann melden Sie sich doch zu einer unserer Solid Edge Schulungen an.

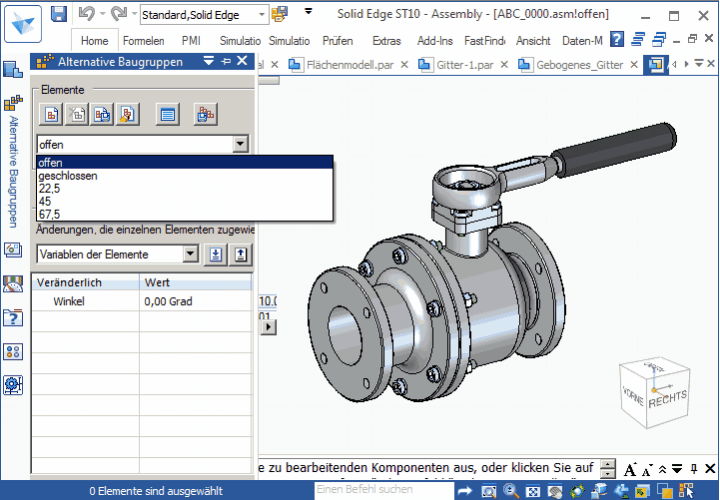

Nun können Sie die unterschiedlichen Positionen der Baugruppe über das Menü „Alternative Baugruppe“ darstellen lassen.
Verwendung einer Baugruppe mit alternativen Positionen
Verbauen Sie nun eine so vorbereitete Baugruppe, dann werden Sie beim Platzieren gefragt, welche Stellung Sie darstellen möchten. Hierzu wird Ihnen eine Auswahlliste mit den möglichen Positionen angezeigt.
Wenn Sie eine angezeigte Position nachträglich ändern möchten, nutzen Sie den Kontextbefehl „Teil ersetzen“. Auch hier bekommen Sie wieder die bekannte Auswahlliste angezeigt.
Nutzen Sie die alternativen Positionen auch auf der Zeichnung
Beim Platzieren der Ansicht auf der Zeichnung werden Sie gefragt, welche Position als „primär“ dargestellt werden soll. Zusätzlich können Sie auch die anderen Stellungen als „alternativ“ darstellen lassen. Sie können nur eine Position als primär markieren, jedoch eine beliebige Anzahl als alternativ.
Die Zeichnungsansicht können Sie nachträglich über das Kontextmenü mit dem Befehl „Primäre und alternative Positionen bestimmen“ ändern.
