Solid Edge Shortcuts

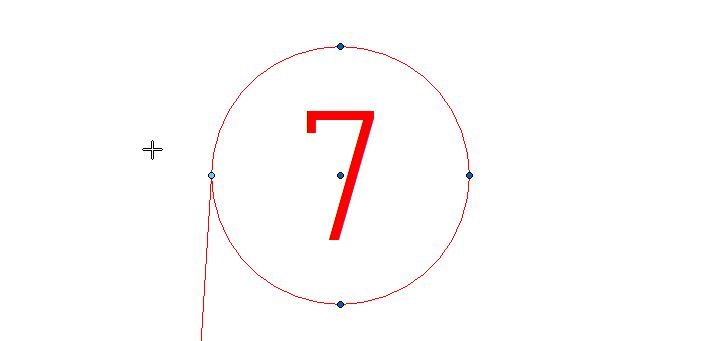

Zeigt eine Positionsnummer auf ein Bauteil, so wird die Positionsnummer des Bauteils angezeigt. Möchten Sie die Positionsnummer eines anderen Bauteils anzeigen lassen, dann halten Sie die ALT-Taste gedrückt und verschieben Sie den Bezugspunkt zum gewünschten Bauteil. Jetzt wird die neue Positionsnummer angezeigt.

Möchten Sie statt eines Pfeils einen Punkt als Bezug anzeigen, dann drücken Sie STRG+ALT und verschieben Sie den Bezugspfeil mit der linken Maustaste – aus dem Pfeil wird ein Punkt. Legen Sie den Punkt an gewünschter Stelle ab. So bleibt der Bezug erhalten, d. h. wenn Sie die Ansicht verschieben, bleibt der Punkt an Ort und Stelle. Verschieben Sie den Bezug nur mit der ALT-Taste, so geht der Bezug zur Ansicht verloren.

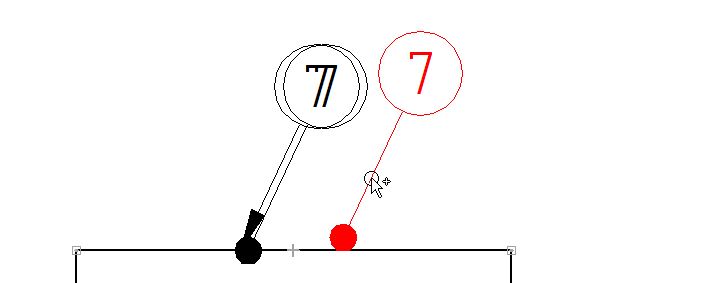

Sie können Positionsnummer und Legendentexte kopieren, indem Sie die STRG-Taste gedrückt halten und dann mit gedrückter linker Maustaste daran ziehen.

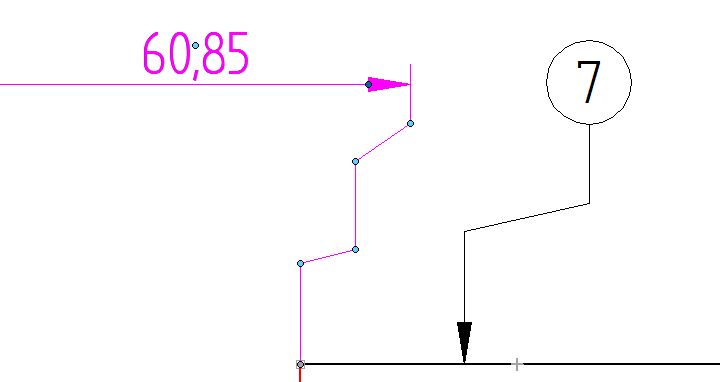

Halten Sie die ALT-Taste gedrückt und klicken Sie mit der Linken Maustaste auf eine Maßhilfslinie oder Bezugslinie. Es entsteht ein Knick. Durch erneutes Klicken mit der linken Maustaste auf den Knickpunkt, verschwindet dieser wieder.

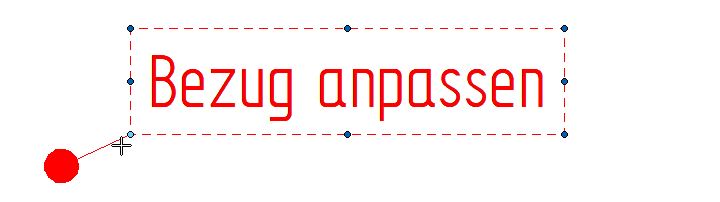

Halten Sie die Alt-Taste gedrückt und ziehen Sie am Ursprung des Bezugspfeils. Durch das Lösen der linken Maustaste können Sie den neuen Bezug definieren.

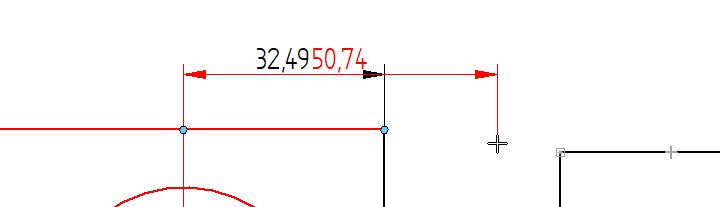

Halten Sie die ALT-Taste gedrückt und ziehen Sie mit der linken Maustaste an einer Maßhilfslinie. Die Linie löst sich und Sie können diese an einer anderen Stelle ablegen.

Halten Sie während des Erstellens eines Elements (z. B. einer Linie) die ALT-Taste gedrückt. Somit sind die Intellisketch-Funktionen für diesen Vorgang deaktiviert. Nach dem Absetzen des Elements hat dieses dann keine Beziehungen. Für neue Elemente sind die Intellisketch-Funktionen wieder aktiv.

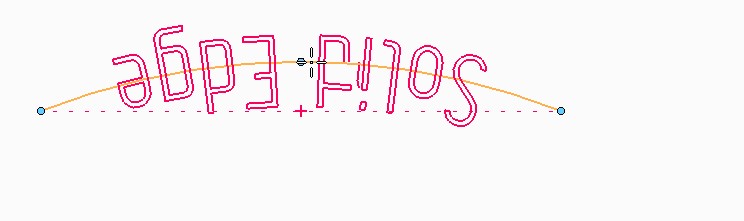

Mit der T-Taste können Sie die Textprofile beim Ausrichten an Skizzen umdrehen.

Dieser Shortcut funktioniert seit der Version Solid Edge ST10 in der Draft-Umgebung.

Wenn Sie die Verbindung zwischen der Ansichten aufheben möchten, halten Sie beim Verschieben der Ansicht die ALT-Taste gedrückt.

Dieser Shortcut funktioniert seit der Version Solid Edge ST10 in der Draft-Umgebung.

Wenn Sie Teile mit Flash Fit platzieren, können Sie die Referenzebenen einblenden, indem Sie die R-Taste drücken. Dieser Shortcut funktioniert seit der Version Solid Edge ST10 in der Assembly-Umgebung.

Wenn Sie beim Zeichnen eines Rechtecks die SHIFT-Taste gedrückt halten, erzeugen Sie automatisch ein Quadrat. Dieser Shortcut funktioniert seit der Version Solid Edge ST10 in der Part-, Sheet Metal- und Assembly-Umgebung.

Mit der Tastenkombination STRG+SHIFT+D schalten Sie die dynamische Vorschau ein- bzw. aus.

Dieser Shortcut funktioniert seit der Version Solid Edge ST10 in der Part-, Sheet Metal- und Assembly-Umgebung.

Halten Sie die SHIFT-Taste beim Platzieren der Bemaßung gedrückt, um zwischen der Ausrichtung „Automatisch“ und „Horizontal/Vertikal“ zu wechseln.

Halten Sie die STRG-Taste gedrückt und machen Sie einen Doppelklick auf die graue Leiste des Pathfinders, um die Darstellung in der Dokumentansicht umzuschalten.

Mit STRG+F1 können Sie die Multifunktionsleiste ein- bzw. ausblenden.

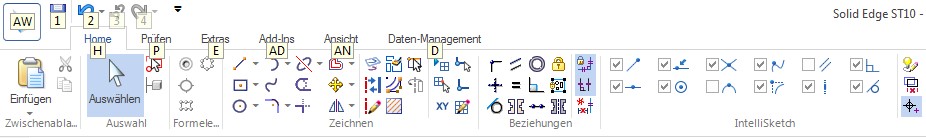

Mit der ALT-Taste blenden Sie die Tastaturbedienung für die Multifunktionsleiste ein.

Bei „Teil vor Ort erstellen“ und der Option „Grafische Eingabe“ können Sie die Ausrichtung mit der Taste F4 auf eine Ebene sperren.

Sobald die Ebene gesperrt ist, erscheint ein F4-Button im Fenster. Damit können Sie die Ebene wieder entsperren.

Wenn Sie die Ausrichtung mit F4 auf eine Ebene gesperrt haben, führen die Tasten N, B, T und F die Aktionen relativ zu dieser Ebene durch, nicht zur Ebene, auf der der Cursor gerade steht.

N = Next
B = Back
T = Turf
F = Flip

F3 bietet das auch, aber der Ursprung liegt im 3D-Raum, nicht auf der Ebene.

Nach der Platzierung des Koordinatensystems im F4-Modus, kommen Sie zum Schritt „Akzeptieren / Verwerfen“ und können mit N, B, T und F die Ausrichtung anpassen.

P (Basisebene) und G (Global) haben mit F4 zwar keine Funktion, heben aber die Sperre auf.

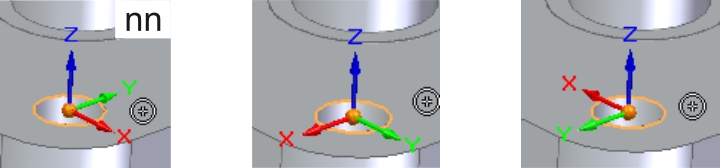

Wenn Sie „Grafische Eingabe“ verwenden und den Mittelpunkt eines Kreises / Kreisbogens wählen, rotieren die Optionen N und B das Koordinatensystem um die Achse des Koordinatensystems, das +90/-90 Grad zur gewählten Geometrie steht.

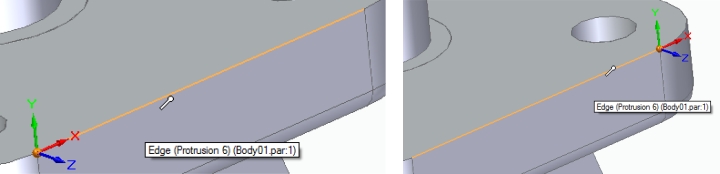

Verwenden Sie „Abstand zum Baugruppenursprung“ oder „Grafische Eingabe“, können Sie die Tastaturkürzel „MICE“ verwenden.

K = Punkt lokalisieren, dann M (Mittenpunkt), E (Endpunkt), C (Mittelpunkt)

Diese Shortcuts funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste F5 können Sie im Beziehungsmanager die Tabelle neu aufbauen.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcust funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste Entf können Sie im Beziehungsmanager die gewählten Beziehungen löschen.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcust funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste R können Sie im Beziehungsmanager eine Beziehung reparieren.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcust funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste U können Sie im Beziehungsmanager die gewählten Beziehungen freigeben.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcuts funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste S können Sie im Beziehungsmanager die gewählten Beziehungen unterdrücken.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcust funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Mit der Taste F können Sie im Beziehungsmanager die gewählten Beziehungen umdrehen.

Mit der Tastenkombination Strg+A wählen Sie alle Beziehungen aus, mit Strg+D wählen Sie alle ab.

Diese Shortcust funktionieren ab der Version Solid Edge ST9 in der Baugruppenumgebung.

Bei aktiviertem Design Intent können Sie mit den folgenden Shortcuts einzelne Bedingungen aktivieren / deaktivieren:

*Der Lösungsmanger wurde durch Design Intent abgelöst, kann aber immer noch aufgerufen werden.

Diese Shortcuts funktionieren in der Part-Umgebung und im Synchronous ab der Version Solid Edge ST8 und bei aktiviertem Design Intent. Design Intent aktiviert sich, sobald ein Bauteil bearbeitet wird.

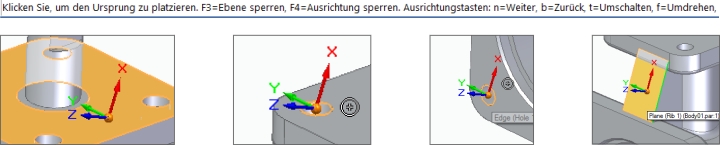

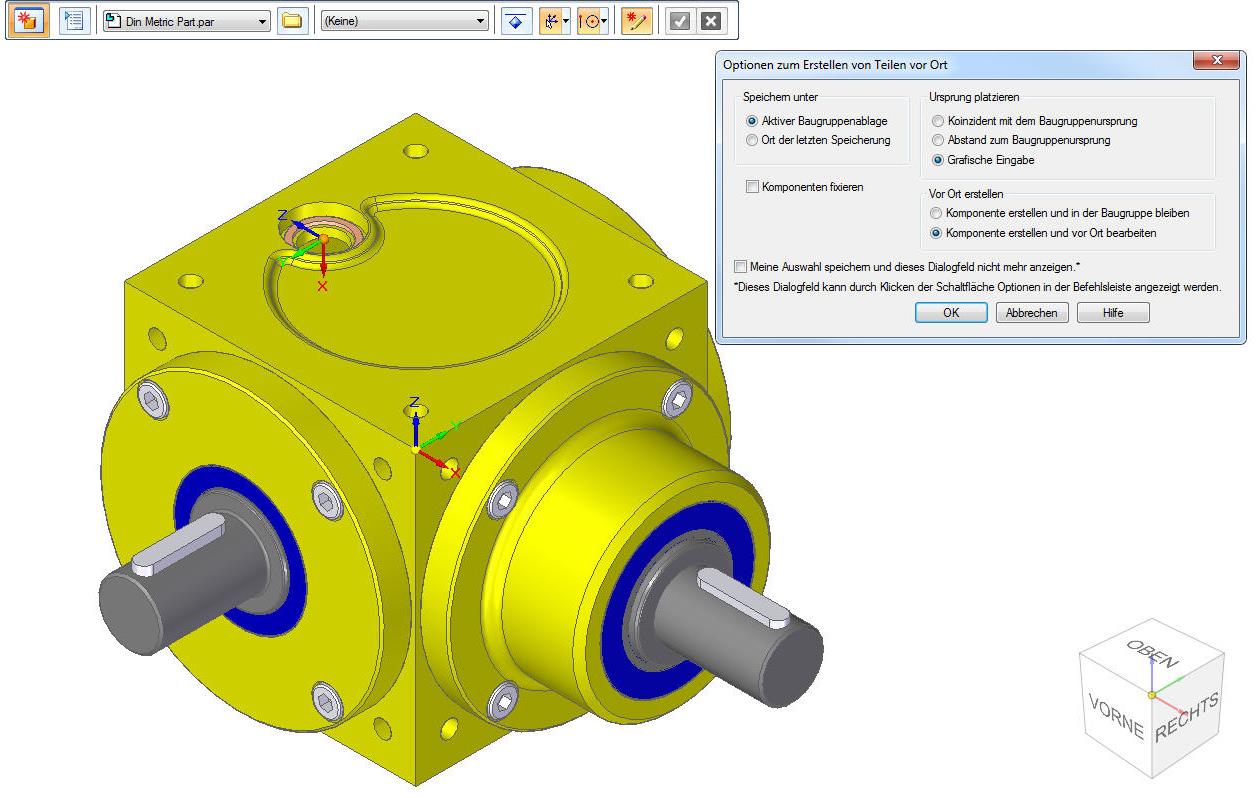

Bei Erstellen eines Teils vor Ort mit grafischer Eingabe, müssen Sie das Koordinatensystem richtig ausrichten.

Folgende Tastenkürzel können Sie hierfür einsetzen:

• Mit F3 sperren Sie die Ebene, auf der das Koordinatensystem ausgerichtet wird.
• Mit N oder B richten Sie die X-Achse als Horizontale parallel zu den Kanten des Models in der Ebene aus.
• Mit G richten Sie die Achsen des neuen Koordinatensystems kollinear zu den Achsen des Basiskoordinatensystems aus.
• Durch Drücken der P-Taste bei gesperrter Ebene wird XY zur Basisebene und die Z-Achse als Normalvektor ausgerichtet.
• Mit T schalten Sie die Ausrichtung der Z-Achse um.
• Mit F drehen Sie die Achsen der Basisebene XY um.
• Mit C platzieren Sie den Ursprung des Koordinatensystems in der Mitte der gewählten Fläche.

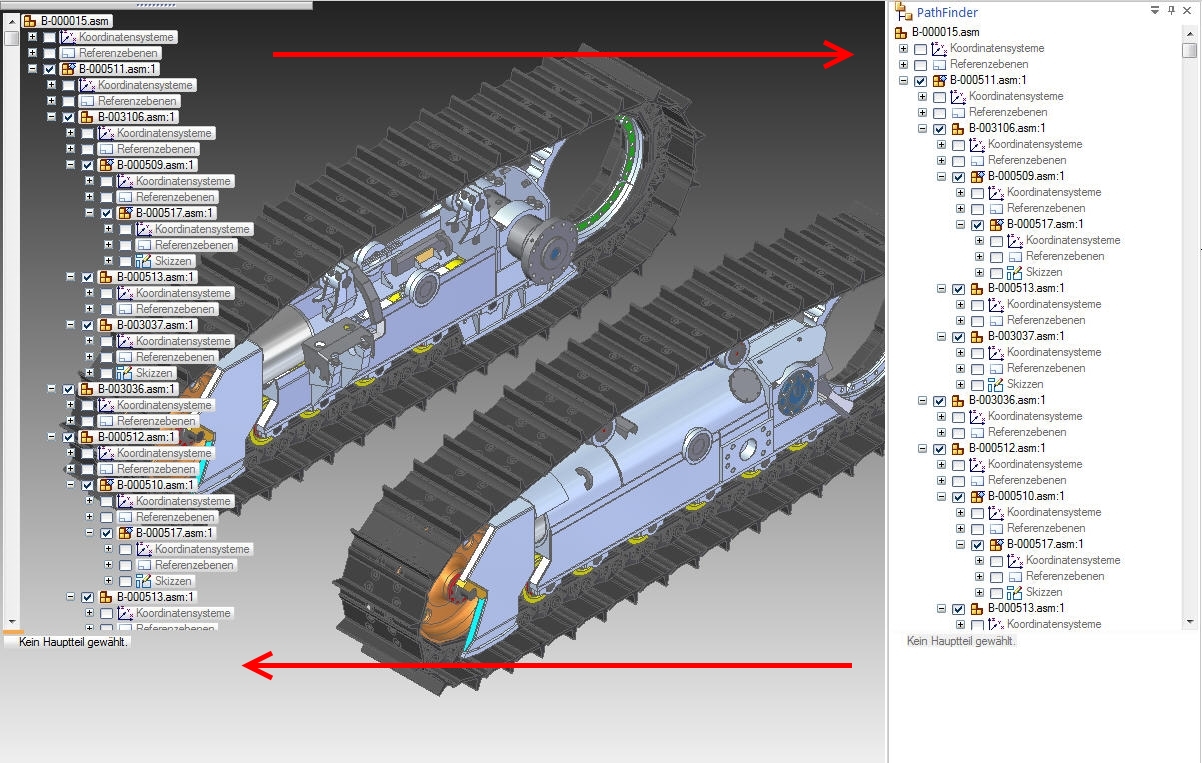

Mit Strg + Doppelklick auf die graue Leiste im PathFinder können Sie zwischen der Ansicht im Hintergrund und der Dokumentenansicht wechseln.

In der 3D-Skizzenumgebung können Sie durch Drücken der „S“-Taste die Ausrichtung parallel zu einer beliebigen Kante des Bauteils sperren. Mit der „C“-Taste können Sie alle gesperrten Elemente wieder aufheben.

In der 3D-Skizzenumgebung können Sie durch Drücken der „X“-Taste eine der drei Ebenen des Koordinatensystems sperren. Durch wiederholtes Drücken der „X“-Taste können Sie zwischen den gesperrten Ebenen XY, XZ und ZY hin- und herschalten.

Mit der „C“-Taste können Sie alle gesperrten Elemente wieder aufheben.

In der 3D-Skizzenumgebung können Sie durch Drücken der „Z“-Taste eine der 3 Achsen des Koordinatensystems sperren. Durch wiederholtes Drücken der „Z“-Taste können Sie zwischen den gesperrten Achsen X, Y und Z hin- und herschalten. Mit der „C“-Taste können Sie alle gesperrten Elemente wieder aufheben.

In der Draft-Umgebung können Sie ein Teil aktivieren, indem Sie Strg+Umschalt+W drücken.

Mit den Tastenkombinationen Strg+F12 oder Alt+Z können Sie innerhalb der Draft-Umgebung die Größe verändern.

Mit Umschalt+F9 starten bzw. unterbrechen Sie eine Videoaufzeichnung in Solid Edge. Mit Umschalt+F10 stoppen Sie die Aufzeichnung.

Ab der Version ST7 können Sie Flächen bei Einbaubeziehungen mit der F-Taste ("Flip") umdrehen. Bis zur Version ST6 wurde dafür die TAB-Taste verwendet. Diese Tastenkombination funktioniert in der Assembly-Umgebung.

Wie Sie benutzerdefinierte Tastenkombinationen definieren, erläutern wir in unserer Rubrik "Solid Edge FAQ".

Bei gleichzeitigem Drücken von Alt+F5 wechseln Sie zur vorherigen Ansicht. Dieser Shortcut funktioniert nur in den 3D-Umgebungen.

Beim Gedrückhalten der Tasten Strg+Umschalt kann durch das Drehen des Mausrades die Perspektive aktiviert und geändert werden. Dabei kann die Perspektive von einem Weitwinkel (8 mm Brennweite) bis zur Teleperspektive (150 mm Brennweite) verstellt werden. Dieser Shortcut funktioniert nur in den 3D-Umgebungen.

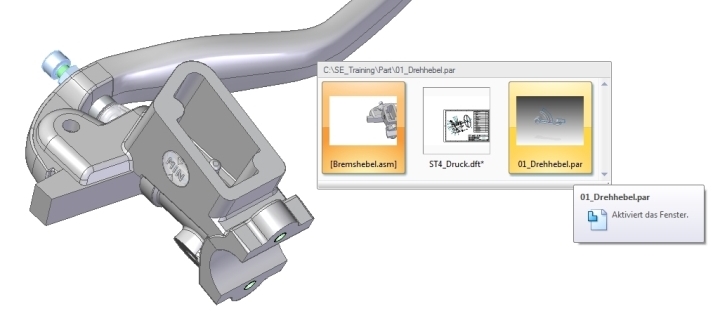

Durch das gleichzeitige Drücken der Tasten Strg+Tab wird ein Vorschaufenster aller offenen Solid Edge Dokumente angezeigt. Halten Sie die Strg-Taste gedrückt und navigieren Sie mit der TAB-Taste zwischen den verschiedenen Solid Edge Dokumenten. Dieser Shortcut funktioniert in allen Umgebungen, sobald mehrere Dokumente gleichzeitig geöffnet sind.

Für das Einpassen der Ansicht in allen Umgebungen haben Sie folgende Möglichkeiten:

1. Doppelklick des Mausrads
2. Alt + rechte Maustaste
3. Strg + Umschalt + Pfeil nach rechts

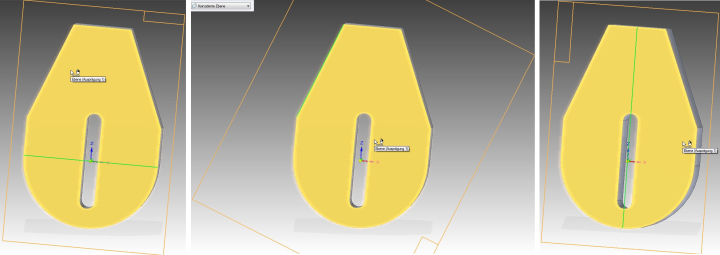

Um die Horizontale der Skizzenebenen auszurichten, werden standardmäßig die Kanten des Modells angenommen (grün dargestellt).

Falls sich jedoch keine Kante eines Teils als passende Horizontale anbietet, kann man mit den Tasten N, P, B, T und F andere Ausrichtungen auswählen:

• Mit N und B wechseln Sie zwischen den vorhandenen Kanten des Teils
• Mit T drehen Sie die Ebene um 180°
• Mit F spiegeln Sie die Ebene
• Mit P richten Sie die Ebene am Koordinatensystem aus

Die Ebene wird dann immer so positioniert, dass das kleine Rechteck links unten ist.

Beim Zeichnen von Linien kann man mit der Taste A, ohne den Linienbefehl zu verlassen, direkt im Anschluss an die Gerade einen Tangentenbogen zeichnen. Nach einem gezeichneten Bogen oder durch Drücken der Taste L schaltet der Befehl zurück zur Linie. Dieser Shortcut funktioniert in jeder Skizzenumgebung.

Beim Bemaßen mit dem Befehl Smart Dimension kann mit der Taste A zwischen der Linear- und der Winkelbemaßung umgeschaltet werden.
Dieser Shortcut funktioniert in jeder Umgebung mit dem Smart Dimension-Bemaßungsbefehl.

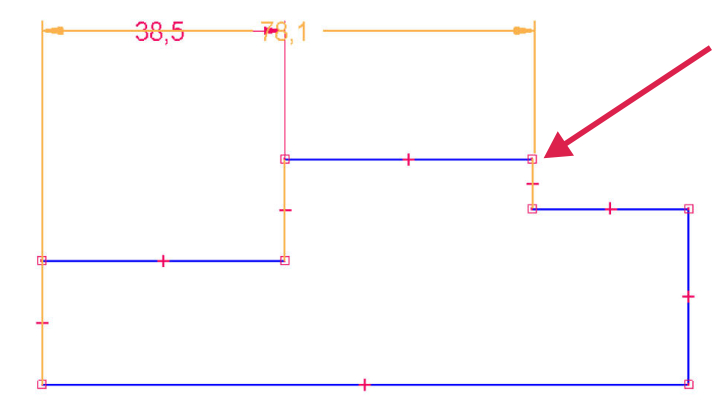

Mit der gedrückten Alt-Taste können Sie die Bemaßungshilfslinie umhängen.

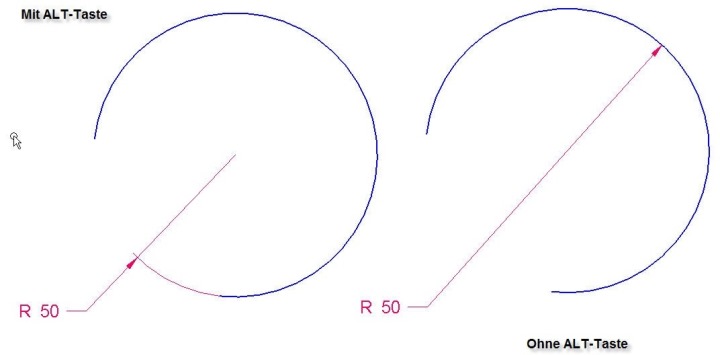

Halten Sie beim Bemaßen von Kreissegmenten die Alt-Taste gedrückt, um die Bemaßungshilfslinie zu ändern. Dieser Shortcut funktioniert in jeder Skizzenumgebung.

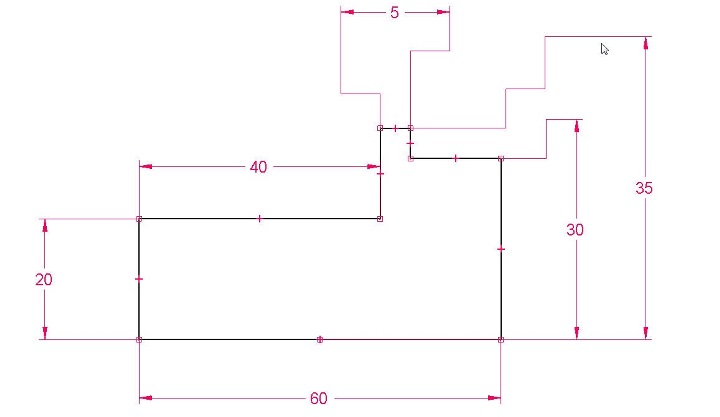

Mit der Alt-Taste können Sie den Bemaßungshilfslinien zusätzlich Punkte und Abknickungen hinzufügen oder diese entfernen:

Mit der Tastenkombination Alt+U aktualisieren Sie alle Verknüpfungen.

Mit der Taste F5 aktualisieren Sie die Ansicht.

Mit der Tastenkombination Strg+U aktualisieren Sie die Beziehungen. Das funktioniert nur, wenn die automatische Aktualisierung deaktiviert ist und nur in den 3D-Umgebungen.

Nutzen Sie hierfür die Tastenkombination Strg+A. Diese funktioniert nur in der Skizzen- und Draftumgebung.

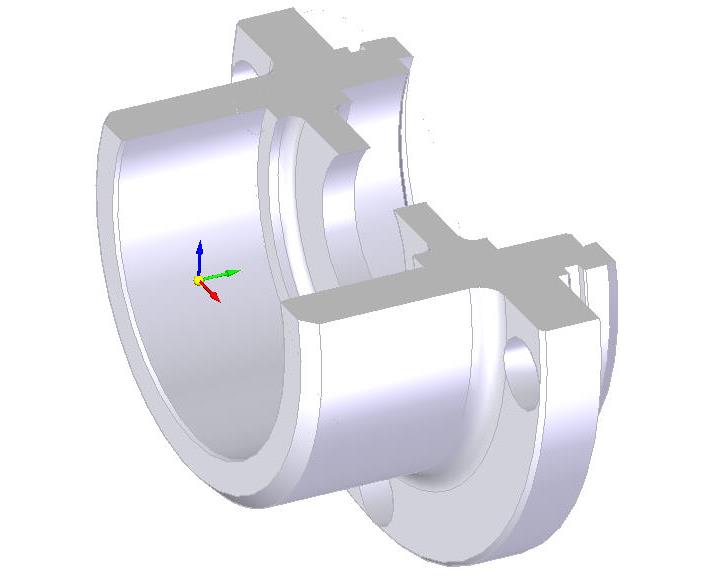

Mit der Tastenkombination Strg+D können bis zu zwei Darstellungsebenen erzeugt werden und das Innere des Bauteils oder der Baugruppe kann betrachtet werden.

Strg+Umschalt+ . (Punkt)

Strg+Umschalt+ , (Komma)

Mit der Tastenkombination Strg+Q kann die vorherige Ebene ausgeblendet werden.

Wenn in der Baugruppenumgebung ein Teil oder eine Unterbaugruppe bearbeitet wird, kann die vorherige Ebene ausgeblendet werden, um die Übersichtlichkeit zu erhöhen, da die Teile der oberen Ebenen nicht mehr sichtbar werden. Die gesamte Struktur der Baugruppe im PathFinder bleibt erkennbar.

Mit F7 legen Sie den Ursprung auf den Skizzen- oder Blattursprung fest.

Mit F8 positionieren Sie den Ursprung auf einer benutzerdefinierten Position neu.

Ein- und Ausschalten der Gitterfangfunktion mit F9
Sperre X mit Alt+X
Sperre Y mit Alt+Y

Mit F1 rufen Sie die Solid Edge Hilfe auf.
