Der Rundungsbefehl wurde in der Version Solid Edge 2025 erweitert und bietet jetzt zusätzliche Auswahloptionen, mit denen Sie Rundungen einfacher auswählen können.
Neue Modi für die Rundenauswahl
Durch die neuen Modi unterstützen jetzt Kanten und Vertexpunkte, wodurch es einfacher wird, das gewünschte Ergebnis zu erzielen, wenn Sie einen Zaun verwenden, um eine Gruppe von Kanten oder Scheitelpunkten auszuwählen. Im Folgenden sehen wir uns die einzelnen Optionen genauer an.
Der Verrundungsbefehl „Kante/Ecke“
Nach dem Öffnen des Teils wählen Sie unter „Home“ -> „Volumenkörper“ das Verrundungsmenü-Icon aus und wählen im Dropdown „Auswahltyp“ -> „Kante/Ecke“ aus.

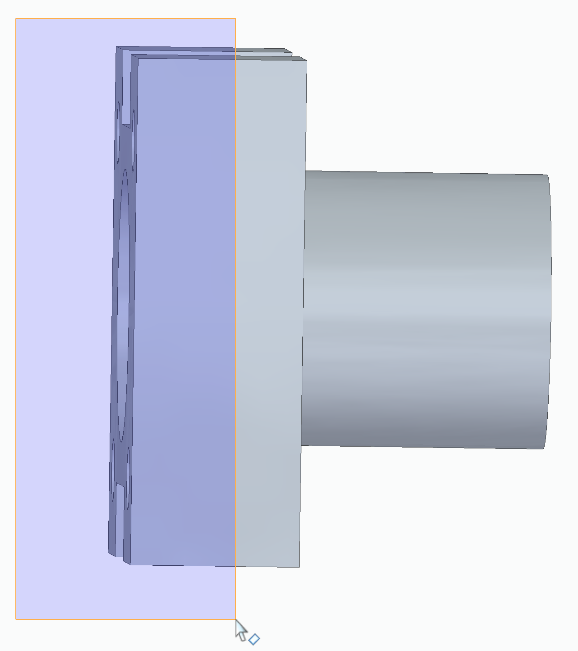

Ziehen Sie anschließend einen Zaun über den Bereich, den Sie runden möchten.

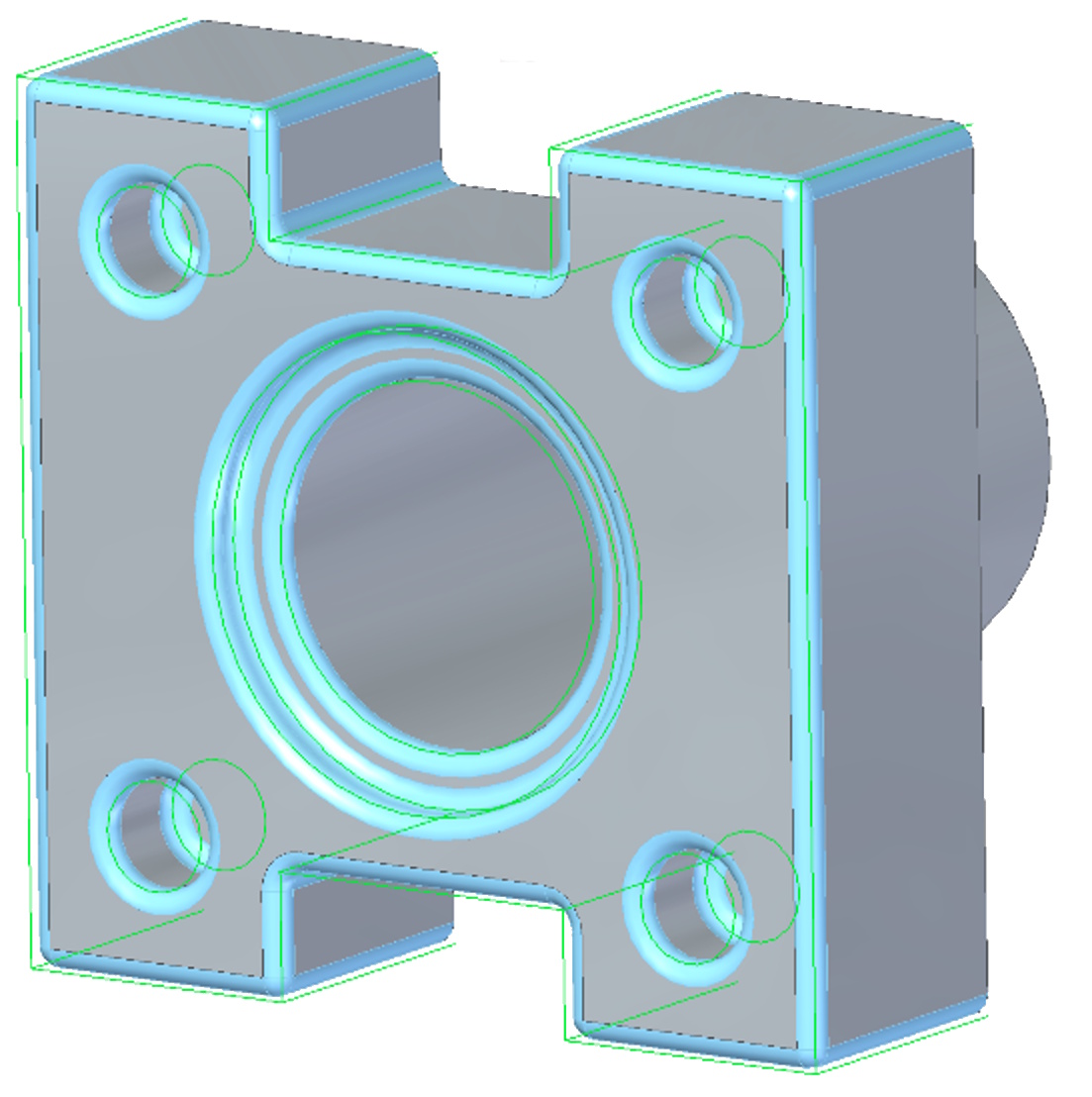

Wir sehen hier, was alles gerundet wurde (hellblauer Bereich). In unserem Beispiel sind das alle ausgewählten Kanten und Ecken.
Der Verrundungsbefehl „Kante“
Wählen sie im gleichen Dropdown „Auswahltyp“ -> „Kante“ aus und ziehen Sie anschließend wieder einen Zaun über den Bereich, den Sie runden möchten.
Hier sehen wir wieder, was alles gerundet wurde (hellblauer Bereich), in diesem Fall sind das alle ausgewählten Kanten, die innerhalb der Auswahl sind.
Der Verrundungsbefehl Vertex-Kantensatz
Wählen sie im gleichen Dropdown „Auswahltyp“ -> „Vertex - Kantensatz“ aus und ziehen Sie anschließend wieder einen Zaun über den Bereich, den Sie runden möchten.
Hier sehen wir wieder, was alles gerundet wurde (hellblauer Bereich), in diesem Fall sind das alle ausgewählten äußeren Kanten. Die Bohrungen bleiben unberührt.
Fazit zum neuen Modus für die Rundungsauswahl
Die Erweiterung der Auswahl durch Kante/Ecken, Kanten und Vertex - Kantensatz ist eine deutliche Verbesserung, um schnell einen Körper zu verrunden. Durch die einfache Auswahl mit einem Zaun um die gewünschten Kanten fällt das mühsame und zeitaufwändige Anklicken einzelner Kanten oder Ecken weg. Somit kommen wir schneller an unser Ziel und die Gefahr, eine Kante zu vergessen, sinkt.
