Wir geben Ihnen hier Tipps, wie Sie mit Solid Edge 2022 ein Gehrung an zwei unterschiedlichen Profilquerschnitten erstellen. So kommen Sie bei der Erstellung von Gehrungen schneller ans Ziel und sparen Zeit.
Am Beispiel eines Tischgestells mit zwei breiteren Profilquerschnitten als Auflageprofil zeigen wir die Erstellung der Gehrungen.
Warum Profile auf Gehrung schneiden?
Wenn wir uns das erste Bild ansehen, haben wir mit der Standard 45-Grad-Gehrung und unterschiedlichen Profilquerschnitten unvorteilhafte Öffnungen.
![45 Grad mit unterschiedlichen Profilquerschnitten](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/45_Grad_mit_unterschiedlichen_Profilquerschnitten.png)
Unsere Profilenden sollen aber keine Öffnungen aufweisen, sondern, wie im zweiten Bild zu sehen, bündig abschließen.
![Profil auf Gehrung geschnitten](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Profil_auf_Gehrung_geschnitten.png)
Einfache Vorgehensweise in Solid Edge
Beginnen wir damit, in den Eckenbehandlungsoptionen die Profile auf Stoß einzustellen.
Tipp: Probieren Sie die verschiedenen Darstellungen (im Bild rot eingerahmt) aus.
![Eckenbehandlung Stoß Optionen mit Tisch](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Eckenbehandlung_Stoß_Optionen_mit_Tisch.png)
Als nächstes erstellen wir eine Ebene über drei Punkte.
Hierzu wählen wir die Schnittpunkte der beiden Profile und richten sie senkrecht zu einem Profil aus.
![Ebene 3 Punkte erzeugen](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Ebene_3_Punkte_erzeugen.png)
Im nächsten Schritt bearbeiten wir die Definition des Profils.
![Eckenbehandlung Menü Endbedingungen bearbeiten](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Eckenbehandlung_Menü_Endbedingungen_bearbeiten_.png)
Wählen Sie anschließend Menü „Endbedingungen bearbeiten“ aus.

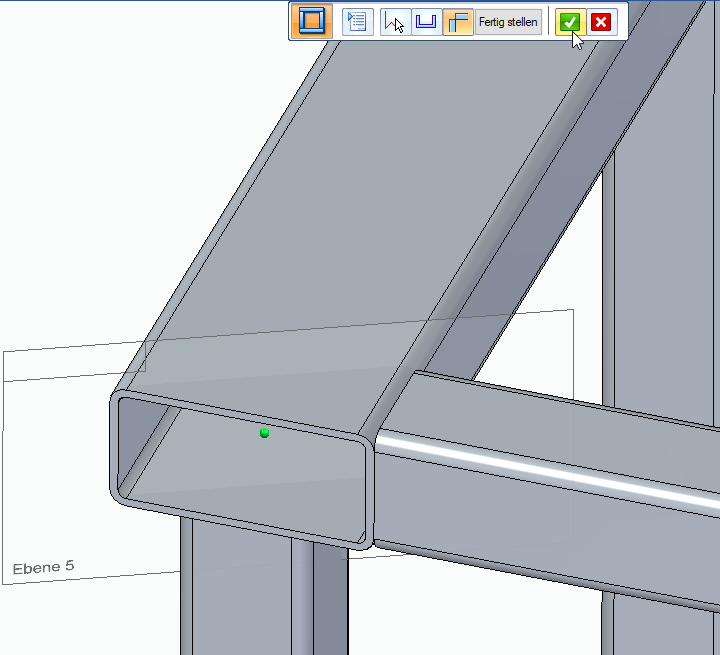

![Ecke auswählen Grüner Punkt](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Ecke_auswählen_Grüner_Punkt.png)
Jetzt markieren wir den roten Punkt, sodass er grün (aktiviert) leuchtet.
Das Menü erweitert sich und wir wählen „Rahmen Verlängern Trimmen“ und im Dropdown Menü die „Teilfläche“ aus.
![Teilfäche auswählen 3](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Teilfäche_auswählen_3.png)
![Teilfäche auswählen](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Teilfäche_auswählen_2.png)
Wir schließen die Anwendung und die Gehrung wird erzeugt.
Ergebnis: Die beiden Profile wurden korrekt geschnitten und getrimmt.
![Profil auf Gehrung geschnitten](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Profil_auf_Gehrung_geschnitten.png)
![Tisch ohne Gehrung](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Tisch_start.png)

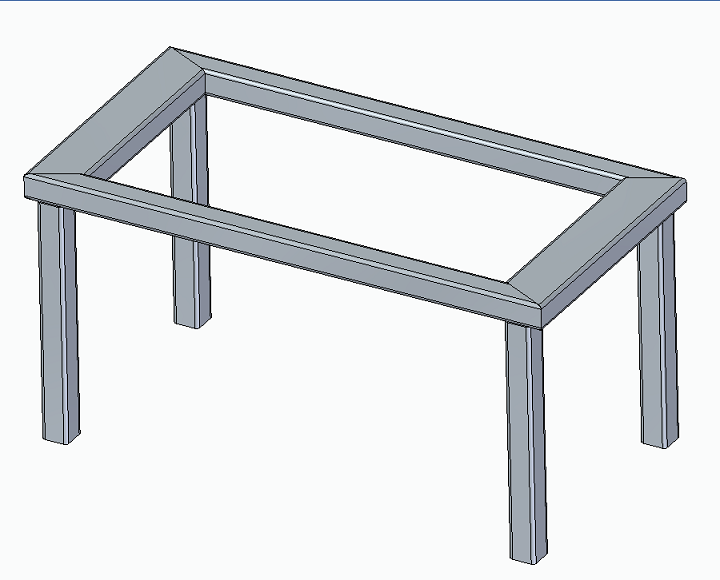

![Tisch mit Gehrung](/images/Gewusst-wie-Bilder/SETNL-22.5_Gehrung_Rahmentool/Tisch_fertig.png)
Fazit
Mit Solid Edge 2022 und dem Rahmentool haben wir ein sehr gutes Werkzeug, um Profilgeometrien effektiv und schnell zu erzeugen. Die Gehrungsoption ist nur eins von vielen nützlichen Funktionen.
