„Live Rules“ sind eine Funktion in Solid Edge, mit denen Anwender ihre 3D-Modelle in Echtzeit bearbeiten und ändern können. Mit dieser Funktion erstellen Sie Live-Regeln, die die Beziehungen zwischen verschiedenen Teilen des Modells definieren und so eine konsistente und präzise Änderung des Modells ermöglichen.
„Live Rules“ können unterschiedlich verwendet werden, um Beziehungen – wie z. B. Konzentrizität, Koplanarität, Parallelität und Symmetrie zwischen Teilen – zu definieren. Mit den „Live Rules“ können Sie außerdem Änderungen an einem Teil steuern, wenn es Bestandteil eines größeren Modells ist.
Die „Live Rules“ sind über das Design-Intent-Panel oder das Advanced-Design-Intent-Panel zugänglich. Diese Panels bieten eine Reihe von Optionen und Einstellungen, um die „Live Rules“ zu konfigurieren und zu steuern.
Öffnen des zu modifizierenden Bauteils
Starten Sie zunächst Solid Edge und öffnen das Bauteil, das Sie verändern möchten.
Was soll geändert werden?
Klicken Sie auf ein Maß, eine Fläche oder Beziehung, die Sie ändern möchten. In unserem Beispiel wählen wir die linke Fläche und ziehen an dem Steuerrad in Richtung der Änderung. Das „Design Intent“-Fenster öffnet sich automatisch.

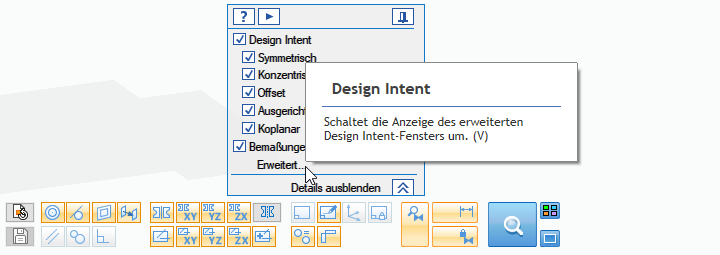

Design Intent
Wenn Sie im „Design Intent“-Fenster auf „Erweitert…“ klicken, öffnet sich die Menüleiste „Live Rules“.
Sobald Sie die Fläche über das Steuerrad verschieben, werden in den Live Rules Beziehungen angezeigt, die von der Änderung betroffen sind (hier Grün hervorgehoben).
Durch einen Klick auf die grüne Schaltfläche (hier YZ) kann die Regel aus und wieder ein geschaltet werden. Sie wird dann rot hervorgehoben.

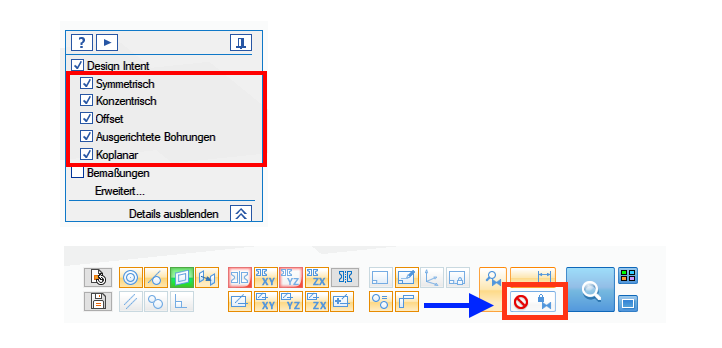

Live Rules sperren
Sie können Live Rules sperren, um die dauerhafte Beziehung während der aktuellen Bearbeitung auszusetzen. Deaktivieren Sie dazu die Checkbox (Haken entfernen) der entsprechenden Rules. So werden gesperrte Maße entsperrt und umgekehrt.
Bedeutung der Live Rules Farben
Orange = zu suchende Beziehungen
Weiß = Beziehung nicht suchen
Grün = gefundene Beziehung
Rot = gefundene, aber ausgeschaltete Beziehung
Verbotszeichen = ausgeschaltete Beziehung
Fazit zum Arbeiten mit Live Rules und Synchronous Technology
Insgesamt bieten „Live Rules“ und die Synchronous Technology eine leistungsfähige Funktion in Solid Edge, mit der Anwenderihre 3D-Modelle in Echtzeit bearbeiten und ändern können. Dadurch können sie ihre Modelle präziser und effizienter bearbeiten und so ihre Produktivität steigern.
