Mit dem Beziehungsassistenten in Solid Edge können Sie sich die Teile einer Skizze hervorheben lassen, die noch unterdefiniert sind. Eine vollständig definierte Skizze wird, falls die Option „Beziehungsfarben“ im Reiter „Prüfen“ aktiviert ist, standardmäßig schwarz eingefärbt.

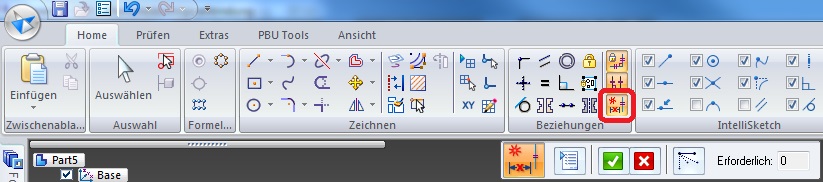

Bleibt Ihre Skizze blau, können Sie sich die noch zu vergebenen Beziehungen und Maße mit Hilfe des Beziehungsassistenten anzeigen lassen. Markieren Sie hierzu die gesamte Skizze mit einer Zaunauswahl und aktivieren Sie im Reiter „Home“ in der Gruppe „Beziehungen“ den Beziehungsassistenten.
Die Schaltfläche „Spielraum zeigen“ verschiebt im Vorschaumodus die Geometrie an der/den unterdefinierten Stelle/n und zeigt diese in gelber Farbe an. Neben dem Text „Erforderlich“ wird auch die Anzahl der noch zu setzenden Beziehungen oder Maße angezeigt, um die Geometrie vollständig zu definieren.

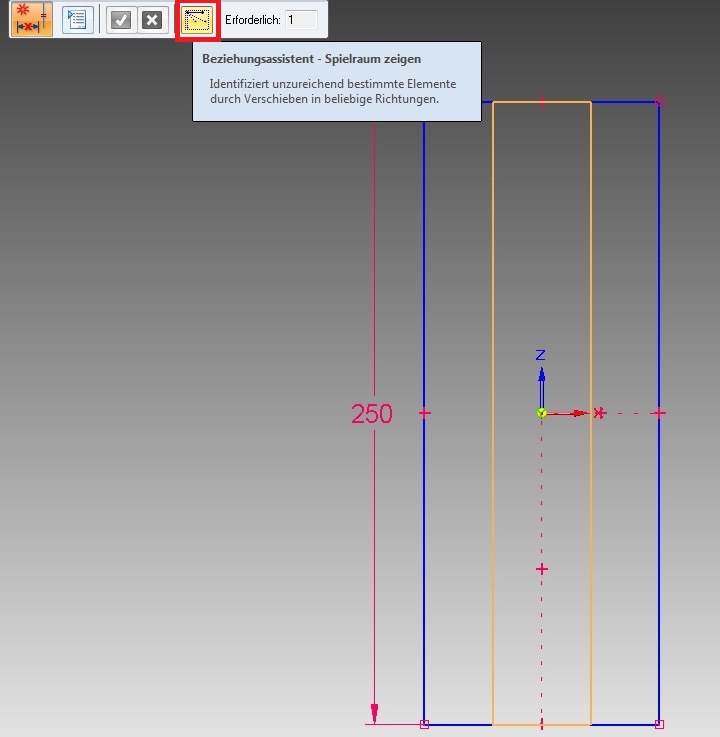

In der nachfolgenden Abbildung ist die Geometrie vollständig verbunden, die Linienmitten sind horizontal / vertikal zum Ursprung ausgerichtet und die Höhe ist bemaßt. In diesem Beispiel ist die Breite des Rechtecks noch festzulegen. Diese Änderbarkeit wird durch ein- oder mehrmaliges Klicken auf „Spielraum zeigen“ hervorgehoben.
Auch das automatisierte Erstellen von Beziehungen und Bemaßungen ist mit dem Beziehungsassistenten möglich.
Klicken Sie hierzu mit aktiviertem Beziehungsassistenten und ausgewählter Skizzengeometrie auf die Schaltfläche „Optionen“.

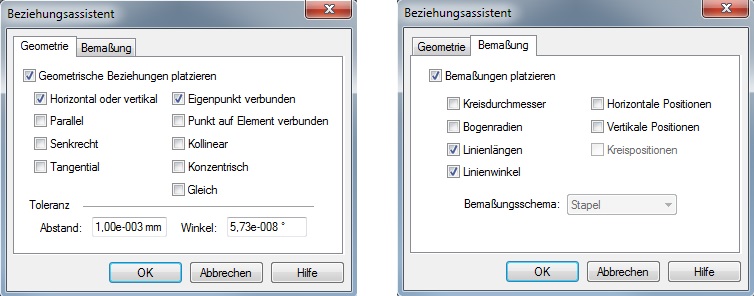

Hier können Sie im Reiter „Geometrie“ festlegen, welche Art von Skizzenbeziehungen automatisch vergeben werden sollen und wie groß eine eventuelle Toleranz zum Verbinden der einzelnen Skizzenelemente sein soll.
Im Reiter „Bemaßung“ können Sie die zu platzierenden Bemaßungsarten festlegen oder die Vergabe von Maßen deaktivieren.
Nachdem Sie die gewünschten Optionen eingestellt haben, verlassen Sie diese mit einem Klick auf „OK“ und bestätigen die Auswahl mit einem Klick auf den grünen Haken.
Fehlende Beziehungen und Maße werden gemäß den eingestellten Optionen angebracht und im Idealfall ist Ihre Skizzengeometrie nun vollständig bestimmt.
