Seit der Version Solid Edge 2022 gibt es in den Baugruppenbeziehungen einige Änderungen, die die Nutzung komfortabler machen.
Unter anderem wurden die CaptureFit-Beziehungen erweitert. Seitdem ist es möglich, die Beziehungen bereits im Part zuzuweisen. Neben den bisherigen Beziehungen gibt es die weiteren Typen „Magnetisch“, „Nord-“ und „Südpol“.
An einem Beispiel stellen wir Ihnen folgende Optionen vor:
- Teile für CaptureFit vorbereiten
- Platzierungsmethoden mit CaptureFit
Wo finde ich die neuen CaptureFit Funktionen?

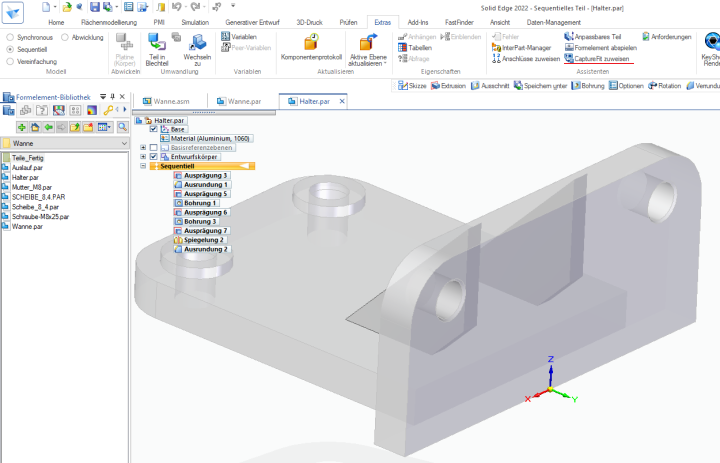

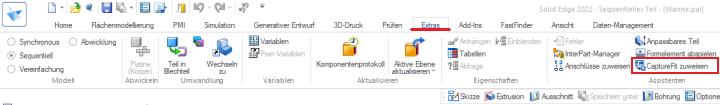

Sie finden CaptureFit jetzt auch im Part-Bereich, im Reiter „Extras“ im Bereich „Assistenten“. Die Funktion heißt hier „CaptureFit zuweisen“.
Wie verwende ich die Funktion „CaptureFit zuweisen“?
Vorab sei gesagt, dass es sich hier um zwei Bereiche handelt. Zum einen um die Vorbereitung der Teile für CaptureFit direkt im Part und zum anderen die zusätzlichen Funktionen zur Platzierung.
Kümmern wir uns im ersten Schritt um die Vorbereitung zur Platzierung der Teile mit CaptureFit.
Öffnen Sie das Part, das Sie vorbereiten möchten (hier bietet sich ein Teil an, das Sie immer wieder verbauen müssen) und klicken auf „CaptureFit zuweisen“.

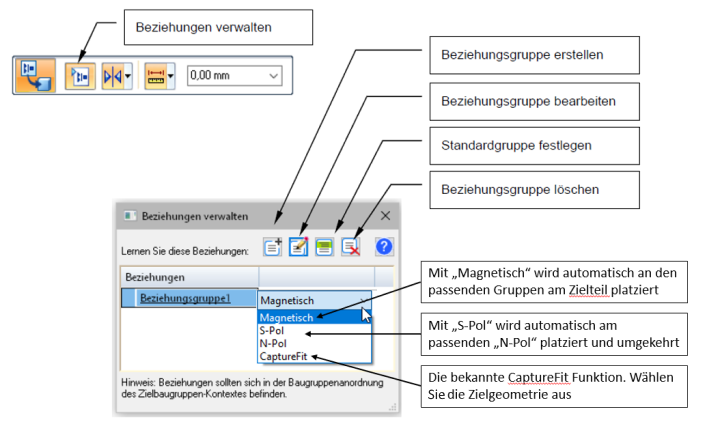

Es öffnet sich der Dialog zum Verwalten der Beziehungen.

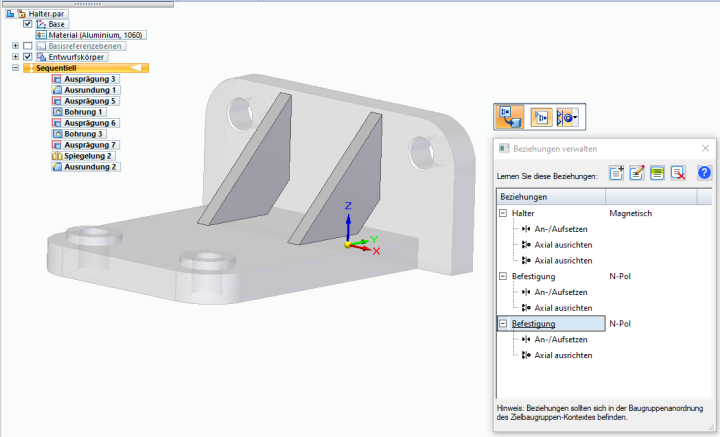

Erstellen Sie Beziehungsgruppen zum Befestigen Ihres Bauteils. Achten Sie hierbei immer auf die Reihenfolge der Beziehungen. Zusätzlichen Beziehungsgruppen helfen zur Positionierung von weiteren Bauteilen. Speichern Sie die Datei nach der Zuordnung der Beziehungen.
Bereiten Sie alle weiteren Teile für den Zusammenbau vor. Auch hier immer auf die Reihenfolge der Beziehungen achten.
Wie setze ich die Nordpol- / Südpol-Funktion richtig ein?
Mit Nordpol- / Südpol-Definitionen können Sie die richtigen Seiten für Beziehungen zuordnen. Ein gutes Beispiel sind die bekannten Dänischen Kunststoff-Klemmbausteine, die nur aus einer Richtung zusammenpassen.
Wie platziere ich, nach der Vorbereitung meiner Teile, mit CaptureFit?
Öffnen Sie Ihre Baugruppe, in der Sie die Teile verbauen möchten. Im nächsten Schritt ziehen Sie Ihr Teil in die Baugruppe. Es öffnet sich die Zusammenbauleiste.

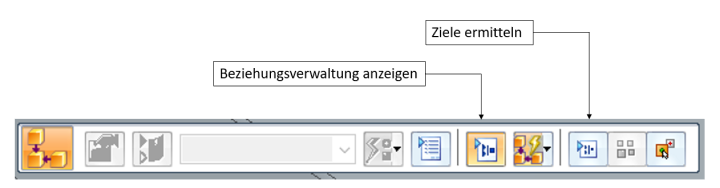

Hier können Sie die Zielsuche manuell auswählen, indem Sie mit der Maus über die einzelnen Zielpositionen fahren. Diese werden dann „hervorgehoben“.
Sie können die Zielsuche aber auch automatisch durchführen. Hierzu aktivieren Sie „Ziele ermitteln“ und alle Zielpositionen werden angezeigt. Jetzt besteht die Möglichkeit, nicht benötigte Positionen an- bzw. abzuwählen.

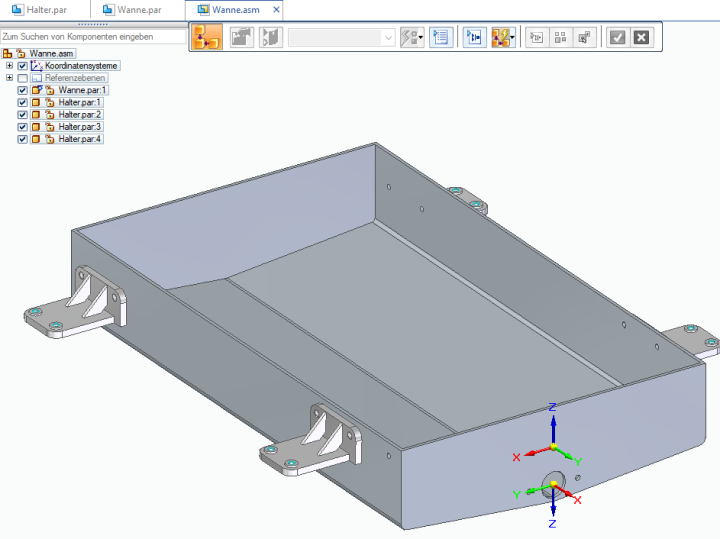

Durch bestätigen des grünen Hakens werden alle Teile platziert.
Fazit
Mit Solid Edge 2022 hat Siemens sein Platzierungstool „CaptureFit“ durch magnetische und polare Beziehungsgruppen erweitert, mit denen Sie Teile komfortabel interaktiv oder automatisch platzieren können.
Wichtig ist hierbei die exakte Planung und Vorbereitung zur Platzierung der Teile. Die Benennung der Baugruppen spielt hierbei eine entscheidende Rolle.
Da die Technik eine gewisse Vorarbeit erforderlich macht, sollte vorab geprüft werden, wie häufig die Zielteile verbaut werden.
