Um herauszufinden, welche Beziehungen Baugruppen bzw. Teile in einer Solid Edge Baugruppe zueinander haben und um diese auf Fehler zu überprüfen, müssen Sie die Baugruppe öffnen und jedes verbaute Teil extra anklicken.
Wahrscheinlich tun das die meisten Solid Edge Anwender über den Pathfinder, was jede Menge Klicks bedeutet. In Solid Edge gibt es allerdings eine einfachere Methode, sich einen Überblick über die Baugruppenbeziehungen zu verschaffen – den Baugruppenbeziehungsmanger.
Anzeigen der gesamten Baugruppe im Baugruppenbeziehungsmanager
Öffnen Sie die Baugruppe und klicken Sie anschließend unter Home -> Zusammenbau auf das Icon „Baugruppenbeziehungsmanager“.

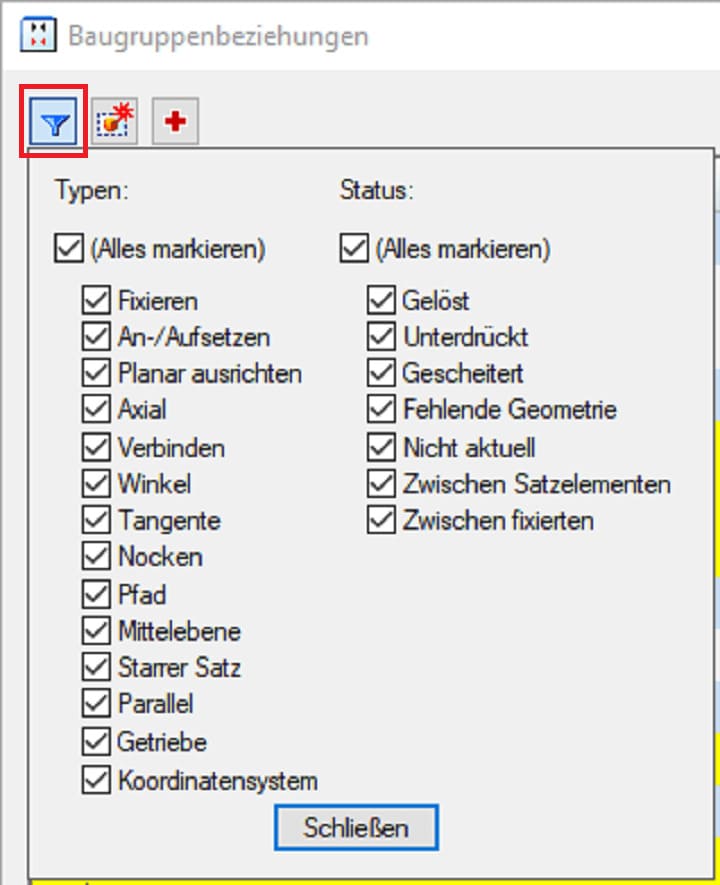

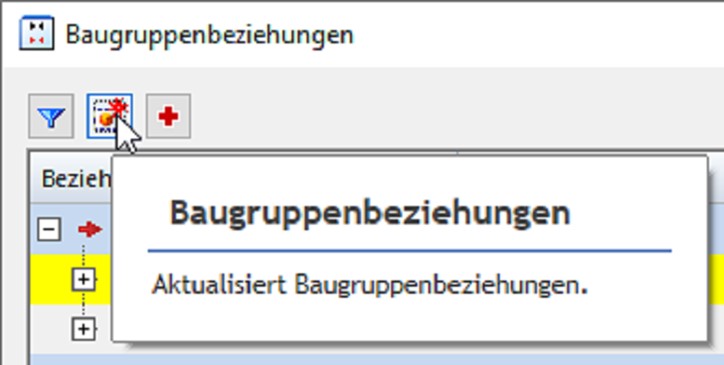

Der Baugruppenbeziehungsmanager zeigt die gesamten Beziehungen der Baugruppe an. Es stehen hier Gruppierungs- und Filterfunktionen sowie die Aktualisierung der Beziehungen zur Verfügung.
Mit einem Doppelklick auf eine Beziehung im Solid Edge Baugruppenbeziehungsmanager gelangen Sie direkt zur Bearbeitung der Beziehung.
Mit einem Doppelklick auf eine Komponente wird das Teil oder die Unterbaugruppe in der Hauptbaugruppe geöffnet.
Baugruppen-Beziehungen in Solid Edge reparieren
Mit dem letzten Icon in der Leiste können Sie versuchen, die fehlgeschlagenen Beziehungen zu reparieren. Es werden die Beziehungen, die unterdrückt werden, angezeigt.
Nach Bestätigen mit „Unterdrücken“ können Sie das Ergebnis in der Übersicht sehen. Der Reparatur-Modus versucht die Probleme durch Unterdrücken von möglichst wenigen Beziehungen automatisch zu lösen.

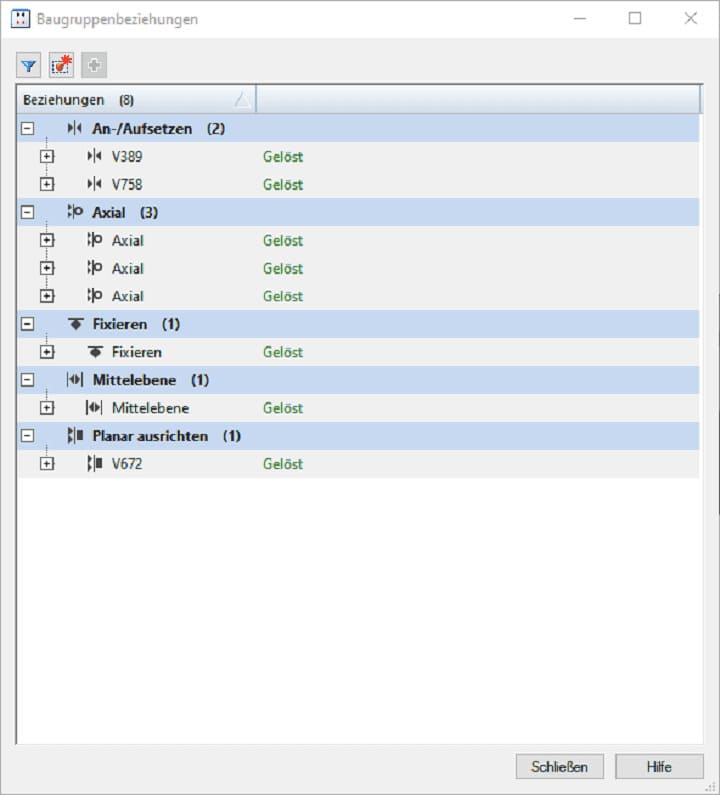

Im nächsten Schritt können Sie die unterdrückten Beziehungen löschen und neu vergeben.
Fazit zum Baugruppenbeziehungsmanager
Der Baugruppenbeziehungsmanager ist ein starkes Tool, mit dem Sie sich sehr schnell eine Übersicht der vergebenen Baugruppenbeziehungen verschaffen und diese bearbeiten können.
