Seit der Version Solid Edge ST9 gibt es weitere Musterbefehle, die Ihnen das Vervielfältigen von Parts oder auch Unterbaugruppen in der Baugruppenumgebung erleichtern. Vielleicht haben Sie diese Befehle noch nicht angewandt oder kennen Sie noch nicht. Im Folgenden möchten wir Ihnen beide Befehle vorstellen.
Komponente klonen
Das Klonen ermöglicht die Vervielfältigung von Komponenten unabhängig von der Raumlage und über mehre Teile hinweg. Das Muster orientiert sich an definierter Referenzgeometrie. Diese wird in der Baugruppe in allen gewählten Teilen erkannt. Anschließend können Sie für jeden Klon die Ausrichtung bestimmen.
In unserem Beispiel sind in einer Baugruppe zwei Wannen platziert. An der ersten Wanne ist eine Halterung inklusive Befestigungsschrauben platziert. Diese soll nun an allen zutreffenden, gleichen Bohrungen gemustert werden.

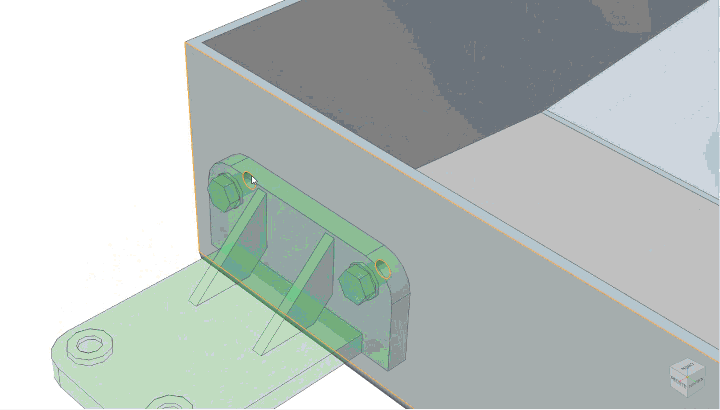

Im ersten Schritt definieren Sie die zu klonenden Komponenten. Die Auswahl können Sie direkt im Grafikfenster oder im Pathfinder treffen.
Nachdem Sie Ihre Auswahl bestätigt haben, wird diese transparent und somit die Wahl der Referenzgeometrie vereinfacht.
Legen Sie die Geometrie fest, die wiedererkannt werden soll.
Anschließend wählen Sie alle Komponenten aus, die berücksichtigt werden sollen.
Abschließend definieren Sie die Lage der Musterelemente. Das Steuerungsmenü hierfür rufen Sie über einen Klick auf den zugehörigen roten Punkt auf.
Im Pathfinder finden Sie eine neue Gruppe, die entstanden ist. Diese können Sie frei benennen.
Komponente duplizieren
Der Befehl „Duplizieren“ ermöglicht es, Bauteile oder Baugruppen anhand von Referenzteilen zu mustern. In unserem Beispiel handelt es sich um einen Motor, an dem, im ersten Schritt, der Halter für den Schwingungsdämpfer gemustert werden soll und im zweiten Schritt der Schwingungsdämpfer selbst über alle gleichen Anbauteile hinweg.

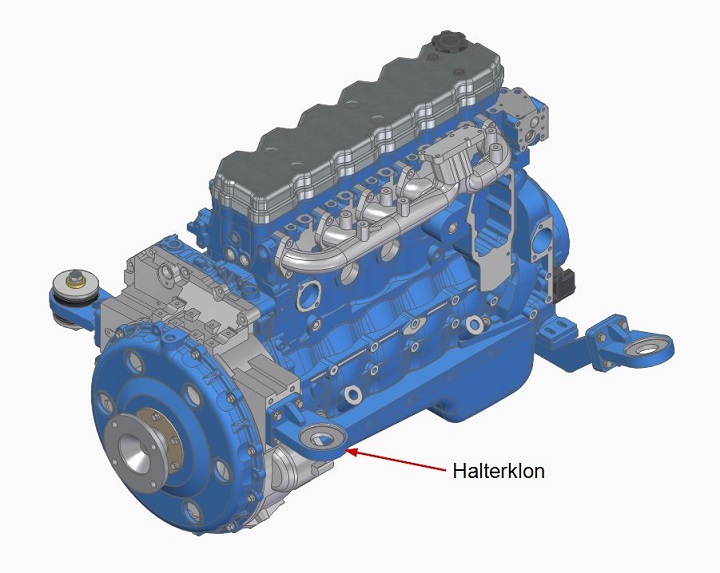

Als erstes klonen Sie der Halter auf die gegenüberliegende Seite.
Jetzt können Sie den Schwingungsdämpfer über alle Halter hinweg duplizieren.
Schrittabfolge für das Duplizieren:
- Auswahl – Was soll dupliziert werden?
- Auswahl – Referenzkomponente
- Alle Zielkomponenten automatisch erfassen oder manuell anwählen
Solid Edge kann Ihnen die Arbeit in der Baugruppe erleichtern. Testen und Nutzen Sie die neuen Befehle, die Ihnen in der Praxis viel Zeit und Arbeit sparen.
