Manchmal ist es sinnvoll, identische Baugruppen in unterschiedlichen Zuständen in einer Baugruppe zu verbauen.

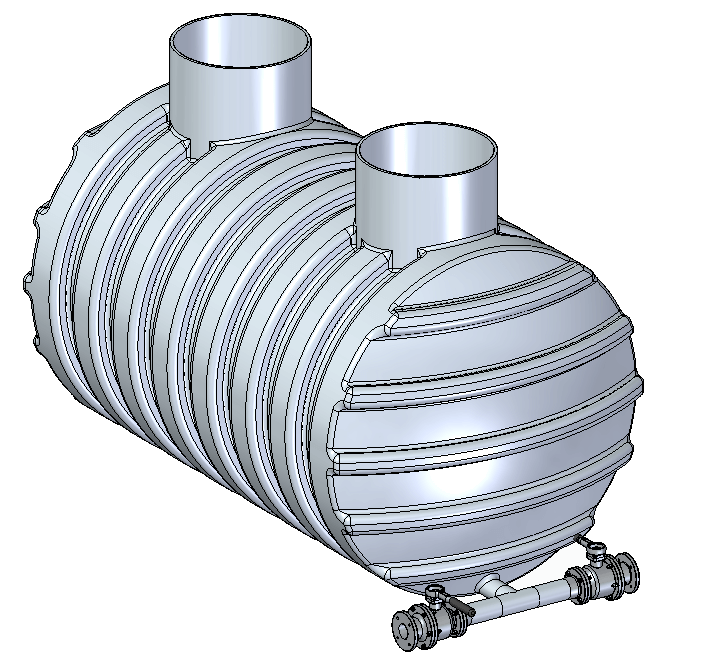

Zum Beispiel könnte ein Kugelhahn an einer Stelle geöffnet sein, während er an anderer Stelle im geschlossenen Zustand verbaut wird oder es kommt an einer Stelle zu einer unerwünschten Kollision.
Hierfür könnte man in Solid Edge Baugruppen mit alternativen Positionen erstellen oder diese Baugruppe anpassbar machen.
Wenn Sie aber eine Baugruppe verbauen möchten, die nicht so vorbereitet ist, oder Sie nicht möchten, dass die Baugruppen alternative Positionen enthält, können Sie das seit Solid Edge ST9 direkt in der Baugruppe erledigen.
Einzige Voraussetzung ist, dass die unterschiedlichen Positionen über Verbau-Beziehungen dargestellt werden können.
Das heißt, dass zum Beispiel bei einem Kugelhahn, die offene oder die geschlossene Position durch einen Winkel definiert ist, oder bei einem Zylinder die aus- oder eingefahrene Position durch einen Abstand.

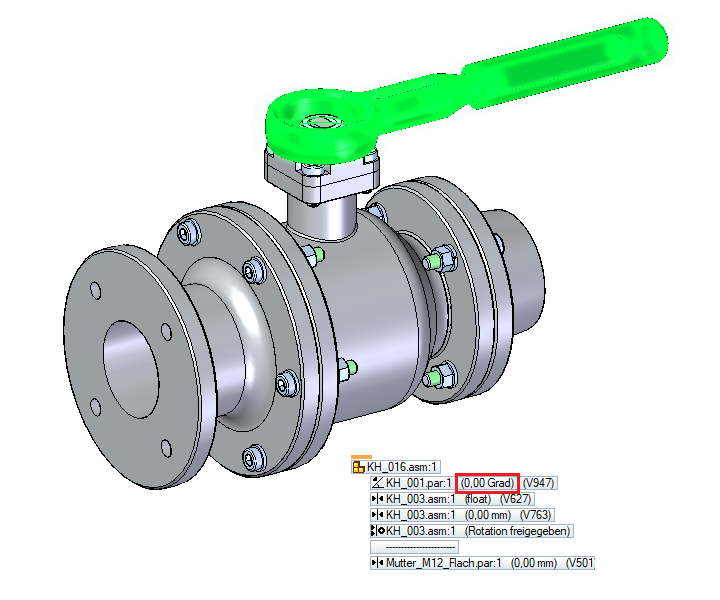

Kugelhahn: Offene Position
Winkel = 0°
Kugelhahn: Geschlossene Position
Winkel = 90°
Sind die unterschiedlichen Positionen über Verbau-Beziehungen dargestellt, dann definieren Sie in die anzupassende Baugruppe im Kontextmenü des Pathfinders als „Anpassbare Baugruppe“.
Wählen Sie die steuernde Beziehung im Beziehungs-Pathfinder mit Rechsklick an und wählen “Beziehung überschreiben“ aus.
Dadurch wird diese Beziehung in die oberste Baugruppe angehoben und kann dort verändert werden.
Diese Änderung betrifft nur die aktuelle, oberste Baugruppe und hat keine Auswirkung auf die Original-Baugruppe des Kugelhahns.
Nun sind beide Kugelhähne in der gewünschten Stellung verbaut und die Kollision wurde behoben.
Sollte dieses Vorgehen durch einen Konflikt scheitern, können Sie die überschriebene Beziehung unterdrücken und erhalten so eine bewegliche Unterbaugruppe. Für diese können Sie dann in der oberen Baugruppe neue, gültige Beziehungen für die korrekte Position setzen. Wenn Sie eine überschriebene Beziehung in der oberen Baugruppe löschen, wird die Überschreibung entfernt und die Beziehung befindet sich danach wieder in der Unterbaugruppe.
