Aufgabenstellung des Beispiels

Für die Fertigung eines Kunststoff-Blisters soll in dem zu konstruierenden Tiefziehgesenk die Form des Blisters als Negativ-Form modelliert werden. Hierzu verwendet man das Positiv-Modell des Kunststoffblisters.

Im Folgenden erläutern wir Ihnen die Besonderheiten beim Abziehen von Hohlkörpern.

Hinweis: Das Abziehen der Teilekopie erläutern wir in der Anleitung „Teilekopie im Integrierten Modus“.

Solid Edge Boolesche Operation Abb.1

Problematik

Zieht man einfach die Teilekopie des Blisters vom Tiefziehgesenk ab, sieht das Ergebnis folgendermaßen aus:

Solid Edge Boolesche Operation Abb.2


Hierbei wird nur das Volumen des Blisters vom Tiefziehgesenk abgezogen, der innere Bereich wird nicht entfernt.

Dieses Verhalten ist in der Form natürlich nicht erwünscht. Es soll natürlich der komplette innere Bereich des Gesenks entfernt werden.

Mögliche Lösung

Man modelliert einen Vollkörper, in welchem man die Dünnwand bzw. die inneren Flächen entfernt (Bild a). Damit kann man das gewünschte Ergebnis erzielen.

Hierbei entstehen jedoch folgende Nachteile:

  • Entweder man erzeugt ein zweites Modell, das dann zusätzlich verwaltet werden muss.
  • Oder die Änderung wird nur temporär erstellt und man verknüpft die Teilekopie nicht mit dem Part (Bild b).

Hierbei geht jedoch die Assoziativität zum Modell verloren. Beides ist im Allgemeinen nicht wünschenswert und daher nicht zu favorisieren.

Solid Edge Boolesche Operation Abb.3

Lösung

Man erzeugt im Part des Blisters einen Flächensatz, den man dann für die Boolesche Operation verwenden kann. Hierdurch wäre dann die Assoziativität gewährleistet und es müsste keine zweite Datei verwaltet werden.

Vorgehensweise

Wechseln Sie in das Part des Blisters. Im Reiter "Flächenmodellierung" wählen Sie in der Gruppe "Fläche" den Befehl "Kopieren". Stellen Sie die Auswahl auf "Kette" um.

Solid Edge Boolesche Operation Abb.4


Im vorliegenden Beispiel wird auf Anhieb vollständig die richtige Auswahl getroffen. Ansonsten können Sie mit gedrückter Strg-Taste die nicht gewählten Flächen zur Auswahl hinzufügen, bis die gesamte Oberfläche in der Auswahl enthalten ist.

Danach können Sie die Teilekopie des Blisters im Part des Gesenks einfügen und platzieren.

Hinweis: Die Vorgehensweise hierzu erläutern wir in der Anleitung „Teilekopie im Integrierten Modus“.

In den Parametern der Teilekopie müssen Sie nur die Fläche aktivieren und die Teilekopie einfügen.

Solid Edge Boolesche Operation Abb.5

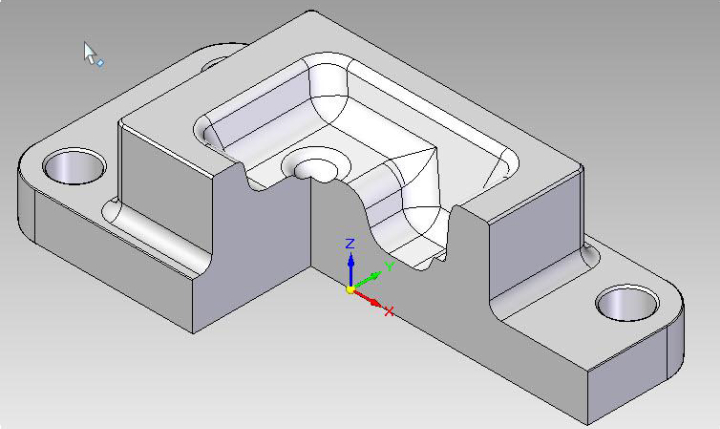

Zum Schluss müssen Sie noch die Flächenkopie über die Boolesche Operation vom Model abziehen – Fertig.

Solid Edge Boolesche Operation Abb.6
Solid Edge Boolesche Operation Abb.7
